 产品概述
      BK2E自动转换开关控制器是一种智能双电源切换系统。是双电源切换的理想产品,在与三段式自动转换开关配套使用后,进行自动转换;由于有中间位,可同时切断两路电源。
      BK2E自动转换开关控制器的执行部件是三段式自动转换开关,控制器不需要外接直流电源,直接对两路供电状态进行检测,自动控制完成常用电源与备用电源的转换。
      产品具有结构紧凑、电路先进、接线简单,可靠性高,可广泛应用于电力、石油、化工、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。



产品特点

      1.用于两路市电、或一路市电一路发电自动切换,尤其适合三段式自动转换开关的切换;
      2.时刻监视两路三相电压,对出现的电压异常(如失压、过压、 欠 压、缺相)做出准确的判断并输出控制开关量;
      3.设有自动/手动状态切换功能,在手动方式下,可按手动键实现开关分合闸;自动状态下,任一路出现电压异常时,开关自动切换到另一路;
      4.运行模式可设定为一路优先、二路优先或无优先(互为备用);
      5.LED显示两路电源及两路合闸的工作状态;
      6.可在电位器调整延时合闸时间
      7.具有自动启动油机功能;控制器不需要外接直流供电电源,简单方便;
      8.具有极强的抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用;
      9.具有消防中间位(消防切非)功能;
      10.模块化结构设计,阻燃ABS塑料外壳,嵌入式安装方式,插拔式接线端子,结构紧凑,安装维护十分方便。



使用方法

   1.电源:
      交流输入:取自一二路A、N 相电压,只要其中一路有电,即可工作,单相电压>170V。(该系统要求接N)
      交流输入电压范围:0-279V(单相)╱0-482V(三相)50Hz
      输入三相电流:0-5A(额定)

   2.继电器输出容量:10A  220VAC

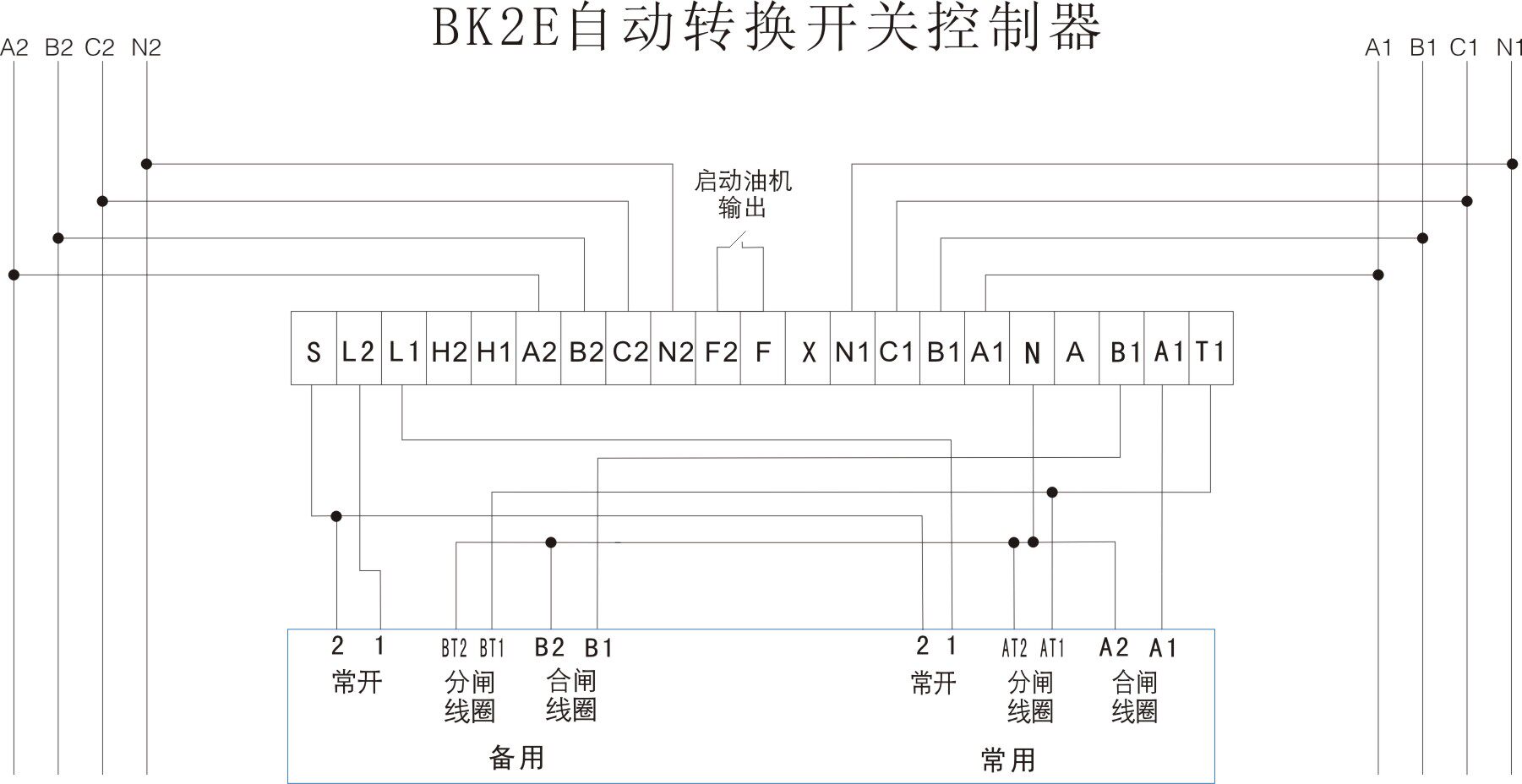

   3.控制器接线端子说明
      A1,B1,C1,N1:接一路电源
      A2,B2,C2,N2:接二路电源
      A ,N:控制器输出电源,以上两路电源只要任何一路有电源输入,A ,N就有AC220V电源输 出
      M1:一路合闸输出
      M2:二路合闸输出
      M3:一二路分闸输出
      S:开关辅助及报警公共接点
      L1:控制器一路合闸指示,接一路辅助常开
      L2:控制器二路合闸指示,接二路辅助常开
      H1:控制器一路报警指示,接一路报警常开
      H2:控制器二路报警指示,接二路报警常开
      F,F2:油机启动输出接点
      S,X:短路消防切非(消防中间位)




 外形尺寸

    142*122

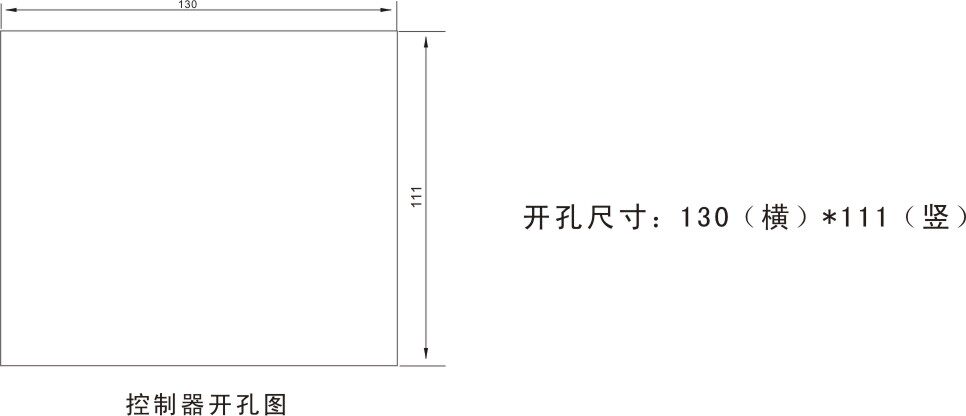

开孔尺寸

    130*111
