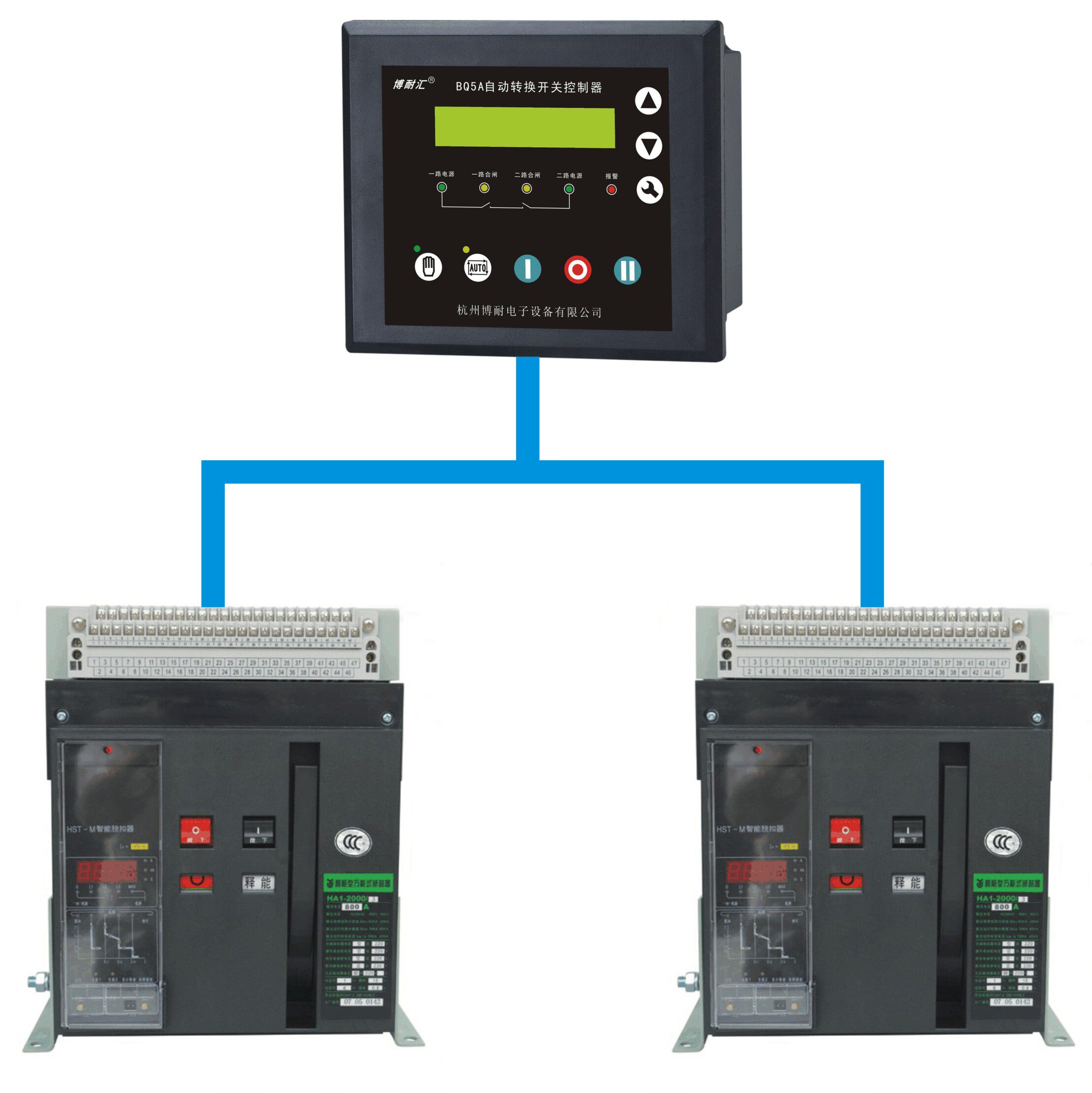

BQ5A自动转换开关控制器是一种自动化测量、LCD显示为一体的智能双电源切换系统。是双电源切换的理想产品，在与低压空气断路器配套使用后，特别适合于两路低压进线侧的自动转换和保护。
BQ5A自动转换开关控制器的执行部件是框架式空气断路器，两台断路器不用加装适配器，也可以不需要欠压脱扣器，控制器不需要外接直流电源，直接对两路供电状态进行检测，自动控制完成常用电源与备用电源的转换。
产品具有结构紧凑、电路先进、接线简单，可靠性高，可广泛应用于电力、石油、化工、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。
产品特点
1．用于两路市电、或一路市电一路发电自动切换，尤其适合两路低压空气断路器的切换；
2．时刻监视两路三相电压，对出现的电压异常（如失压、过压、 欠 压、缺相）做出准确的判断并输出控制开关量；
3．设有自动／手动状态切换功能，在手动方式下，可按手动键实现开关分合闸；自动状态下，任一路出现电压异常时，开关自动切换到另一路；
4．运行模式可设定为一路优先、二路优先或无优先（互为备用）；
4．运行模式可设定为一路优先、二路优先或无优先（互为备用）；
5．数字显示两路相电压及线电压，LED显示两路合闸及工作状态；
6．可在控制器上更改各参数，均采用数字化调整（连续可调）；同时记忆在内部FLASH 存储器内，在系统掉电时也不会丢失；
7．具有自动启动油机功能；控制器不需要外接直流供电电源，简单方便；
8．具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；
9．控制器可与任何低压空气断路器配套，如DW45、DW17、DW15、ABB Emax、MT、3WL等。
10．模块化结构设计，阻燃ABS塑料外壳，嵌入式安装方式，插拔式接线端子，结构紧凑，安装维护十分方便。
使用方法
1．电源：
交流输入：取自一二路A、N相电压，只要其中一路有电，即可工作，单相电压＞170V。（该系统要求接N）
交流输入电压范围：0－279V（单相）╱0－482V（三相）50Hz
输入三相电流：0－5A（额定）
2．继电器输出容量：10A 220VAC

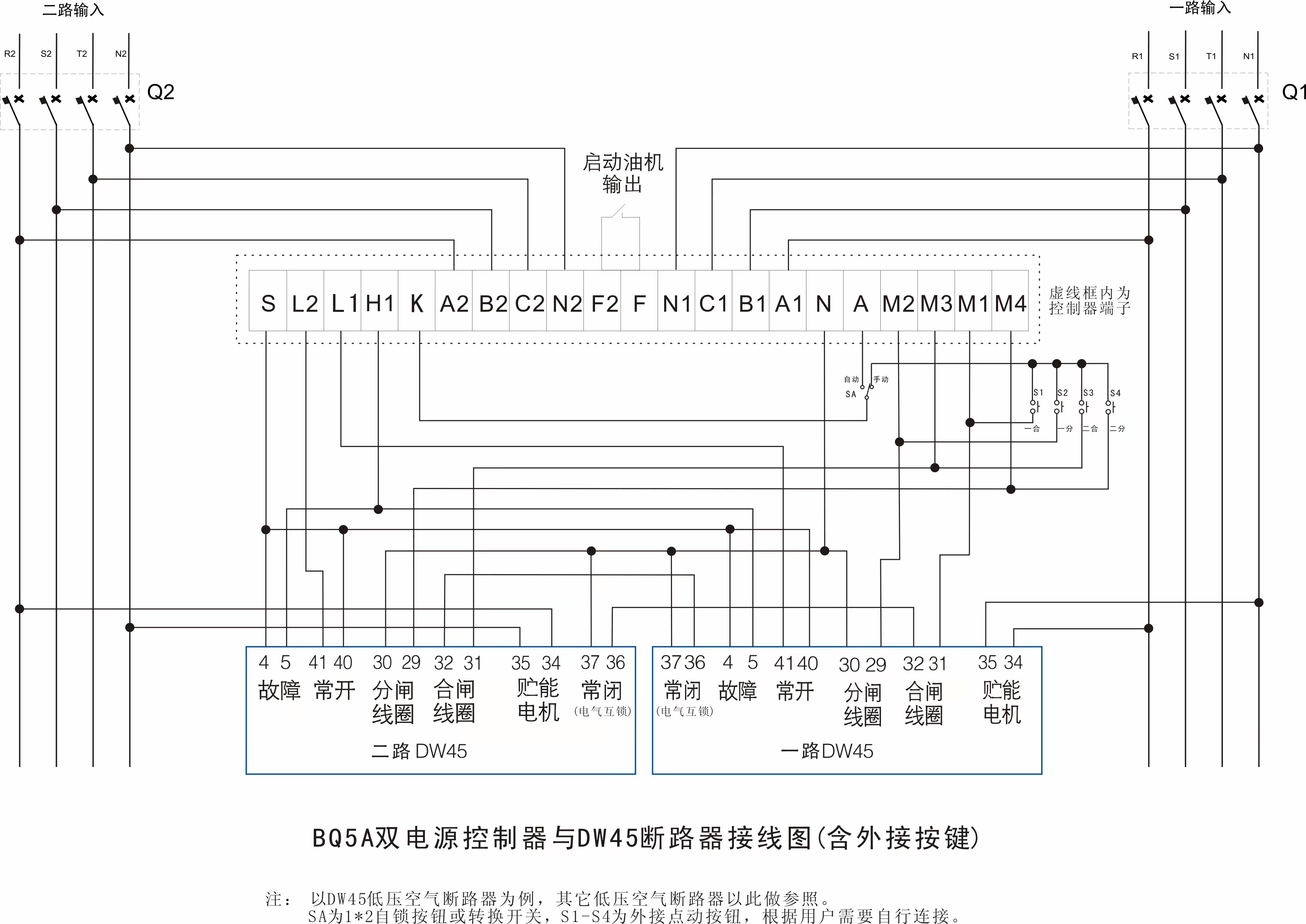

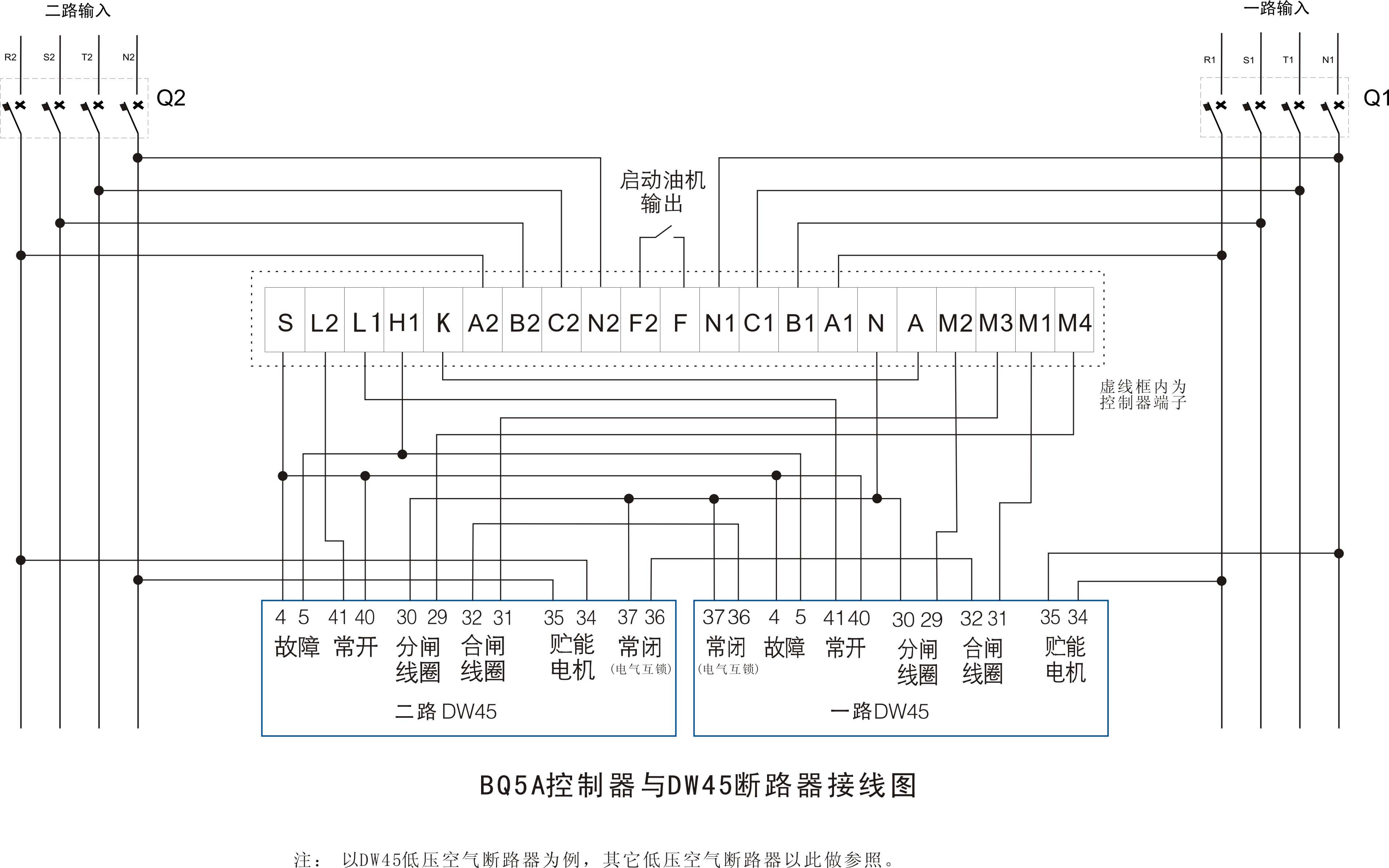

3．控制器接线端子说明
A1，B1，C1，N1：接一路电源
A2，B2，C2，N2：接二路电源
K，N：控制器输出电源，以上两路电源只要任何一路有电源输入，K、N就有AC220V电源输出
A：控制器M1、M2、M3、M4内部无源公共接点，一般接K
M1：一路合闸输出
M2：一路分闸输出
M3：二路合闸输出
M4：二路分闸输出
S：一二路断路器辅助及报警公共接点
L1：控制器一路合闸指示，接一路断路器辅助常开
L2：控制器二路合闸指示，接二路断路器辅助常开
H1：控制器两路报警指示，接一路和二路断路器报警常开
F，F2：油机启动输出接点，一路电源不正常时，会自动输出启动信号
外形尺寸
142*122

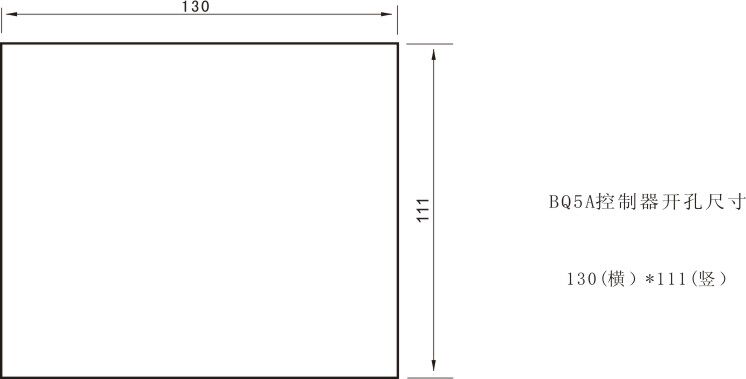

开孔尺寸
130*111
工作条件

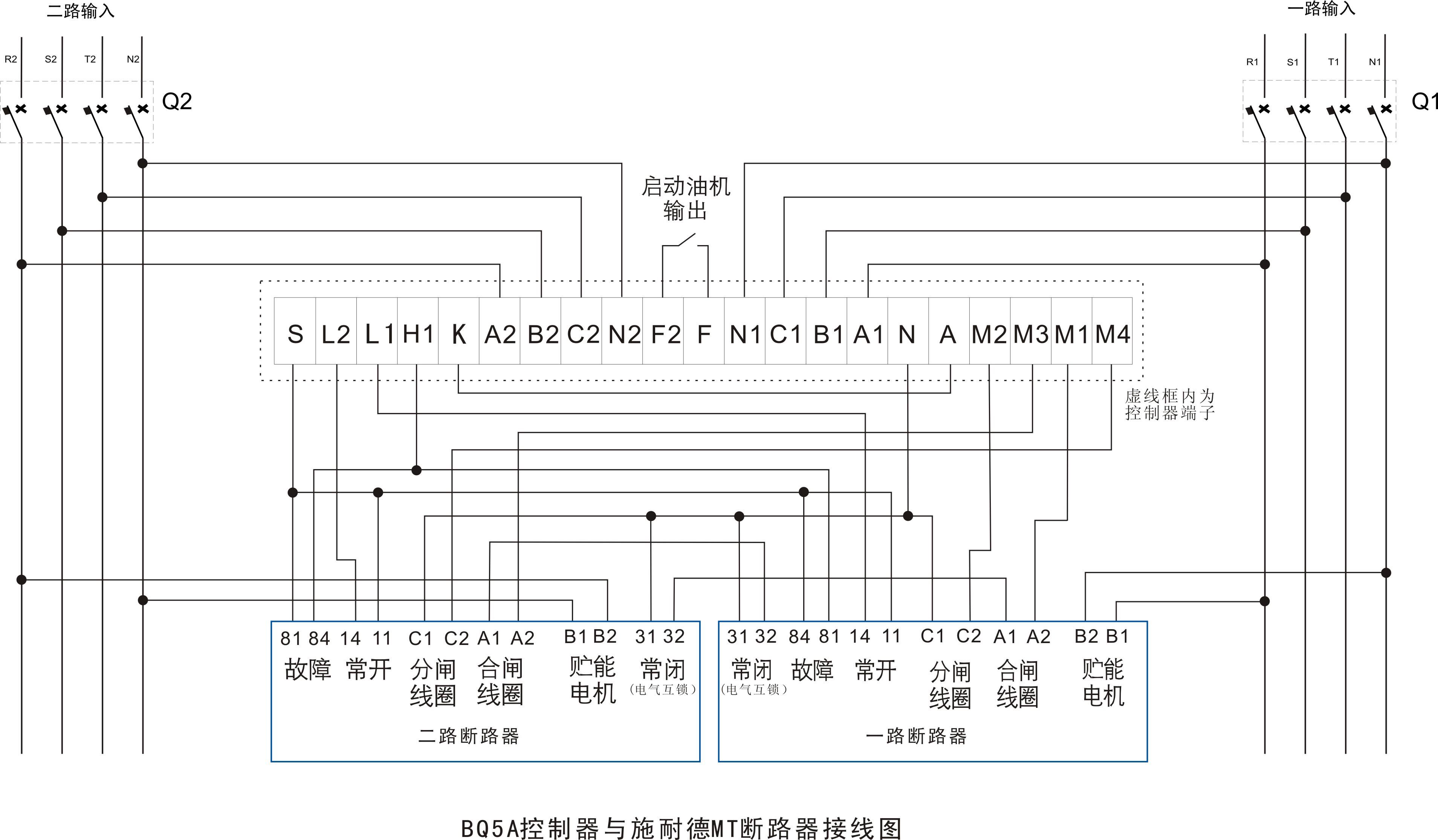

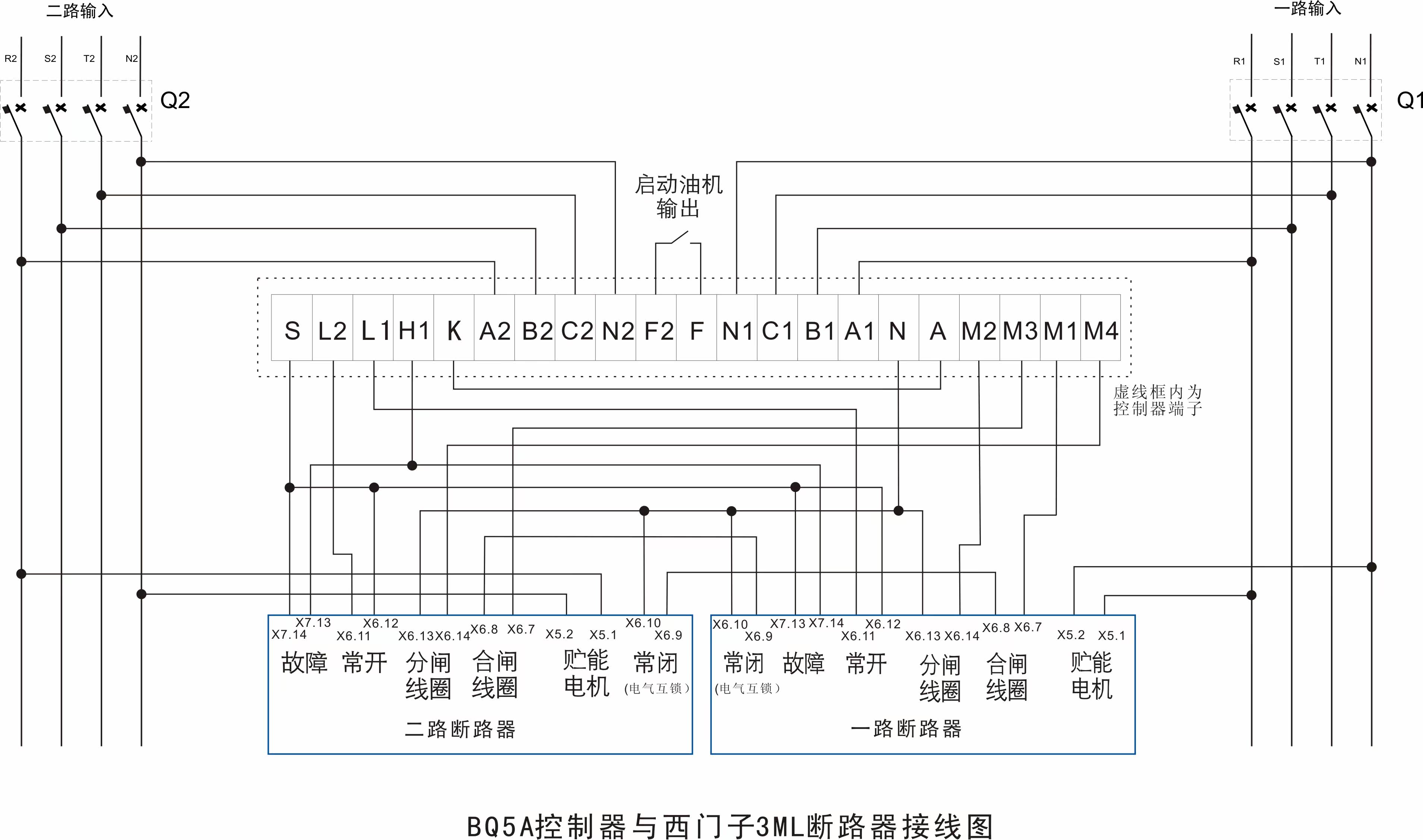

1：由于各种低压空气式断路器型号众多，我们选取其中几个有代表性的：国产DW45;ABB EMAX ;施耐德MT20;其它型号以此做参照。
2：为了双电源的正常工作，低压空气式断路器接入时必须安装一些附件: 如合闸电磁铁，分励脱扣器。
3：虽然没有机械联锁有电气联锁也可工作，但是为了产品的安全可靠运行，建议加装机械联锁，使产品实现双重保护尤为必要。
4：产品出厂前已经过严格测试，错误的接线及测试试验将会对控制器造成损坏。
