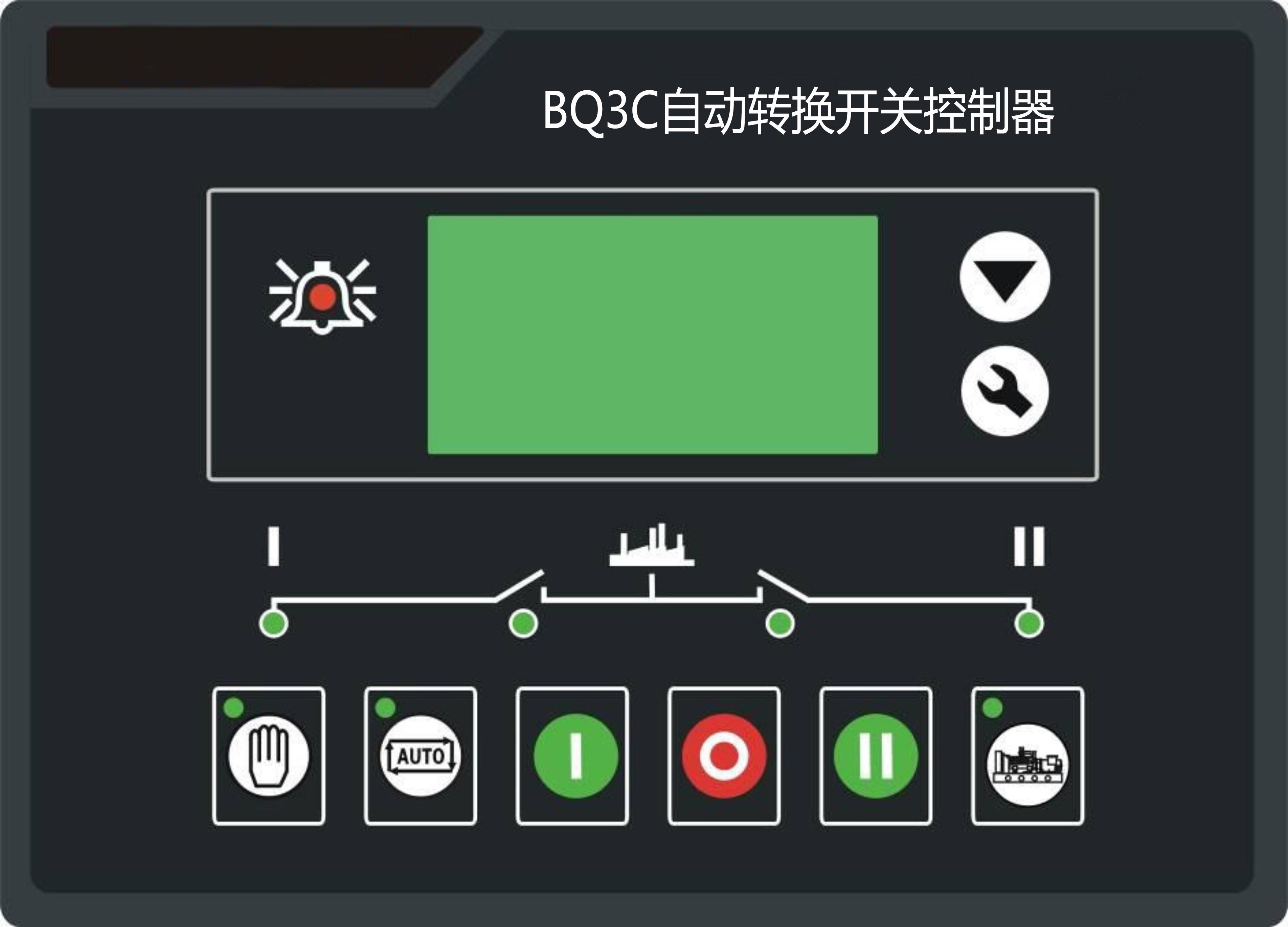

BQ3C双路电源自动切换控制器是一种具有可编程功能、自动化测量、LCD显示，数字通讯为一体的智能化双电源切换模块。它集数字化、智能化、网络化于一身，测量及控制过程实现自动化，减少人为操作失误，是双电源切换的理想产品。
BQ3C双路电源自动切换控制器由微处理器为核心构成，可精确地检测两路三相电压，对出现的电压异常(过压、欠压、缺相、过频、欠频)做出准确的判断并输出无源控制开关量。该装置充分考虑了在多种ATS(负载自动转换系统)上的应用，可直接用于专用ATS开关、接触器组成的ATS、空气开关组成的ATS等。其结构紧凑、电路先进、接线简单、可靠性高，可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。
★ LCD为128x64，带背光，两种语言(简体中文、英文)显示，轻触按钮操作；
★ 采集并显示两路三相电压、频率参数；
★具有过压、欠压、缺相、逆相序、过频、欠频功能；
★ 设有自动／手动状态切换，在手动方式下，可强制开关合分闸；
★ 所有参数现场可编程，采用二级口令，防止非专业人员误操作；
★ 现场可设定为带载／不带载模式进行发电机组的试机操作；
★ 具有开关重合闸及断电再扣功能；
★ 合闸输出可设为脉冲或持续输出；
★ 可适用于一个分断位、两个分断位和无分段位开关；
★ 两路N线分离设计；
★ 实时时钟显示；
★ 具有定时开停发电机组功能，可设定单次运行、每月一次或者每周一次，且均可设定是否带载运行。
★ 可控制两台发电机组循环运行，且发电机组运行时间及间隔停机时间均可设置。
★ 直流供电电源范围极宽，可瞬间承受最高80V直流输入，或通过BNC560(85V~560VAC输入12VDC输出)电源模块供电；
★ 交流输入接线端子间距大，最高可承受625V电压输入；
★ 设有RS-485隔离型通讯接口，应用ModBus通讯规约，具有遥控、遥信、遥测，“三遥”功能，可遥控发电机组开机、停机、遥控ATS合分闸功能；
★ 可查询当前控制器状态(包括输入口、过压、欠压等内部开关量)；
★ 适合多种接线类型(三相四线、三相三线、单相两线、两相三线方式)；
★ 模块化结构设计，阻燃ABS外壳，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。
