通过认证 适用范围
· 用于10/100Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护；
· 网络机房网络交换机防护；
· 网络机房服务器防护；
· 网络机房其它带网络接口设备防护；
· 其他网络通信设备。
性能特点
· 采用多级保护电路，残压水平低；
·插损小，响应时间快；
· 限制电压精确，通流容量大；
· 精、细全保护，结构严谨；
· PCB采用微带设计，隔离好，线扰低；
· 性能稳定，工作可靠；
· 安装、使用方便，无须维护。
主要技术参数
|
产品型号
|
AS05J
|
|
最大持续工作电压Uc
|
5V
|
|
标称放电电流(8/20µs)
|
3kA
|
|
最大通流容量 (8/20µs)
|
5kA
|
|
保护水平Up
8/20µs In
|
≤20V
|
|
适应传输速率
|
100 Mbps
|
|
插入损耗
|
≤0.5 dB
|
|
接口形式
|
RJ45
|
|
保护形式
|
1/2、3/6
|
|
保护路数
|
1
|
|
外形尺寸(不包含接地线) (mm)
|
83*25*25
|
|
防护等级
|
IP20
|
|
安装方式
|
串联
|
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
|
注：产品规格可能不定期更新，请咨询安迅公司了解详情。
|
|

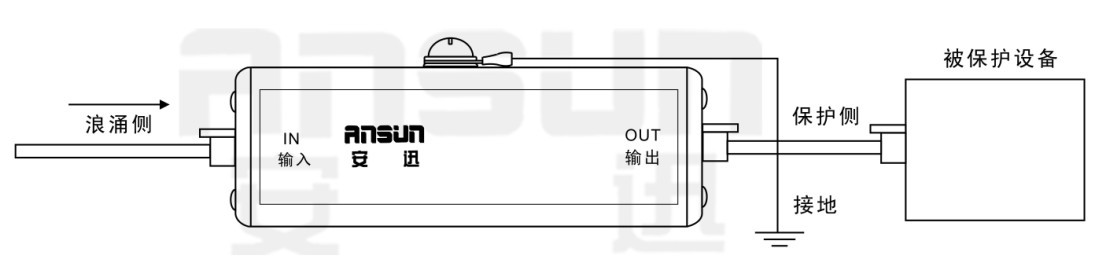

产品接线图
