通过认证 安全注意事项
· 当防雷器安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求；
·设备应当由被授权的专业人员安装。以免安装、使用不当影响系统正常运行及防雷效果。
适用范围
· 适用于各种射频信号的收、发系统的防雷保护；
· 网络信号无线发射与接口设备防护；
· 工控信号无线发射、接收设备的防护；
· 卫星电视接收设备防护；
· 监控信号无线发射、接收设备的防护；
· 其他无线通讯设备的防护；
· 其他射频信号设备的防护。
性能特点
· 工作频带宽；
· 可馈送电源；
· 通流容量大，残压水平低；
·插入损耗低，驻波比小；
· 响应时间快；
· 限制电压精确，通流容量大；
· 性能稳定，工作可靠；
· 工艺考究，能在恶劣环境下长期工作。；
· 体积小，重量轻，安装、使用方便，易维护。
主要技术参数
|
型号
|
AR25N
|
AR30N
|
AR60N
|
|
工作频率
|
0-2500Mhz
|
0-3000Mhz
|
0-6000Mhz
|
|
特性阻抗
|
50Ω
|
||
|
最大持续工作电压Uc
|
≤70V
|
||
|
标称放电电流In
|
10kA
|
||
|
最大放电电流Imax
|
20kA
|
||
|
保护水平Up（8/20µs In）
|
≤200V
|
||
|
插入损耗
|
≤0.2dB
|
≤0.2dB
|
≤0.3dB
|
|
驻波比
|
≤1.2
|
≤1.2
|
≤1.3
|
|
接头形式
|
N-J/K
|
||
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
||
|
注：产品规格可能不定期更新，请咨询安迅公司了解详情。
|
|||
产品原理图与尺寸图

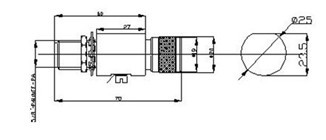

图一: N型天馈线避雷器原理图 图二:N型天馈线避雷器尺寸图
