通过认证 适用范围
主要适用于通过双绞线传输音频信号或数字载波信设备的雷电及过电压保护。
如：电话机、传真机、MODEM、交换机、ADSL、ISDN等。
性能特点
· 采用多级保护电路，通流容量大，残压水平低；
· 核心元件采用国际知名品牌，性能优异；
·插损小，响应时间快；
· 结构严谨，限制电压精确；
· 集成16路音频信号防雷箱为标准19英寸安装；
· 性能稳定，工作可靠；
· 安装、使用方便，无须维护。
主要技术参数
|
型号
|
AS180R
|
|
|
标称工作电压Uc
|
180V
|
|
|
标称放电电流In
|
3kA
|
|
|
最大放电电流Imax
|
5kA
|
|
|
保护水平Up
8/20µs In
|
芯线-芯线
|
≤30V
|
|
芯线-接地线
|
≤250V
|
|
|
响应时间
|
≤1ns
|
|
|
适应传输速率
|
10Mbps
|
|
|
插入损耗
|
≤0.5dB
|
|
|
接头形式
|
RJ11
|
|
|
保护路数
|
1
|
|
|
保护管脚
|
2/3-4/5
|
|
|
外形尺寸(不包含接地线) (mm)
|
68 * 25 * 25
|
|
|
防护等级
|
IP20
|
|
|
安装方式
|
串联
|
|
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
|
|
注：产品规格可能不定期更新，请咨询安迅公司了解详情。
|
||

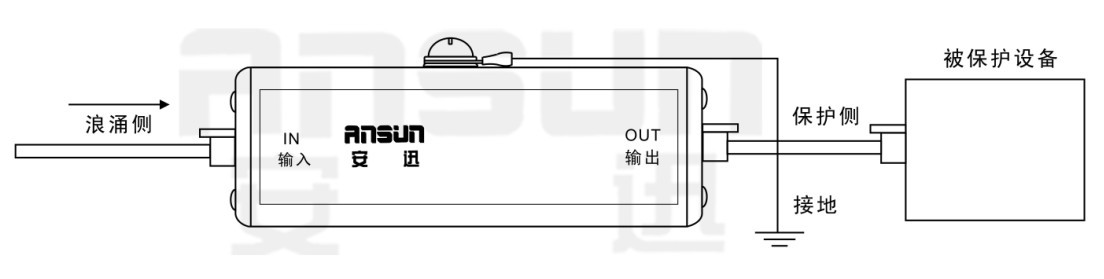

产品接线图
