PI550-01系列电磁搅拌器专用电源及控制系统

 一、产品特点：

PI550-01系列电磁搅拌器专用电源及控制系统为普传科技根据特殊钢、铝、铅等有色金属等的熔炼铸过程工艺要求，基于矢量控制变频技术平台开发的专用电源系统。电源功率因数高，输出波形好，控制系统通讯功能强大，产品与电磁搅拌器EMS配套使用。

1.权威检验，国家标准

※通过“国家电控配电设备质量监督检验中心”检验符合GB/T12668.2-2002 GB7251.1-2013 YB/T4139-2005等国家标准；电能质量符合：GB/T14549-1993、GB/T15543-2008、GB/T15945-2008等标准。

2.技术先进，可靠性高

※采用32位专用DSP为核心的控制单元，应用矢量控制技术实现了电源的高精度闭环控制，保证电流和频率的高稳定度和高精度

※具有连续搅拌、间隙、正反交替搅拌等工作方式

※输出频率与输出电流可单独设置和调节，互不干扰。电流具有闭环自调节功能

※输出波形好，效率高，功率因数≥0.95

※全新的SPWM调制系统。载波频率高（可达20kHz）波形好，动态响应快，灵敏度高

※开关、接触器、整流、滤波、缓冲电路、逆变元件IGBT等电子器件，均选用国际上知名供应商的产品，在设计中选用了较大的耐压、过流、散热保护系数

3.控制灵活，功能强大

※系统具有手动、自动、远程控制等多种工作方式、具有良好的人机界面、工艺流程界面、参数存储和调用界面，实现系统控制、图形、文字、工况显示和故障报警等功能

※控制系统完全满足钢铁行业的通讯要求，具有强大的通讯功能，易于与其他设备实现通讯，以及组成网络，实现远程诊断、遥控操作

※实时控制和监控均采用工业计算机，具有高抗干扰能力、高可靠性、功能强大，可以准确而及时地采集信息和数据

4.操作简单，方便灵活

※全中文显示，具有良好的人机界面，易于掌握和操作

※操作分为：手动、本地自动、遥控（或联网控制），用户可在中央控制室对各流搅拌器进行各种操作和监视

※可实时存储各流电磁搅拌器的工况及故障信息，便于操作者随时调出或打印。进行产品分析，故障分析

5.故障诊断，保护功能完备

※自诊断整流故障、逆变器故障、三相不平衡故障、绕组绝缘、电流跟随故障、断相和短路故障等；接地故障、输入缺相监视、输出缺相监视、电源功率器件过热保护等

※具有短路、过流、过热、欠压保护功能，系统具有可靠的缓冲电路和其他抗干扰电路

※据故障严重程度分报警、停止搅拌和系统总停3种处理方式

6.应用广泛，便于用户

产品应用于连铸的电磁搅拌器中，具有提高铸坯质量、产量和降低 成本，扩大连铸品种，改善工艺条件等作用，此外还可应用于铝、铅、锌、铜等有色金属的熔炼场合

按用户现场的要求订做，其技术指标和运行可靠性不低于原装引进设备，而价格上明显低于进口设备



二、产品功能特点

*这种电磁搅拌不同于正常的变频器的主要就是，输出电压和输出频率分别可调。

*输出电压电压0—380伏连续可调，输出频率0---50赫兹连续可调。

*液晶汉显、双LED显示操作单元可选

*二相输出，板坯搅拌。三相输出，方坯搅拌。

*SPWM控制方式，逆变部分采用IGBT，输出波形好，抗干扰性强，效率高

*内置直流电抗器，提高功率因数。

*较强的的逻辑控制功能，具有过流、过压、过热、搅拌器水温过高、欠压等保护。

*具有多种搅拌方式：正向搅拌、反向搅拌、连续搅拌、间歇搅拌、交替搅拌。

*可程序设定搅拌强度、搅拌时、间歇时间。

*功率范围广，电流范围15A---1200A。

*通过RS485通讯，实现与上位机的通讯控制

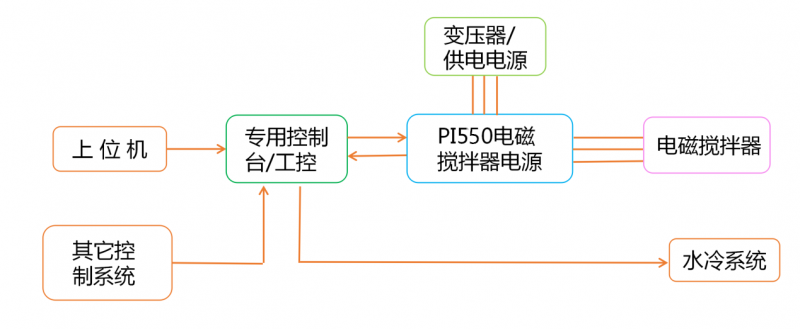

三、系统框图



四、型号说明

PI550-01系列电磁搅拌器专用电源型号命名办法

PI550-01	600	G	3	380
电磁搅拌器 专用电源	输出电流	标准型	3-三相输出 2-二相输出 1-单相输出	输入电压

如：PI550-01 800G3 380表示：

参数为：额定输入电压三相380V；

输出电压：0-380V 三相

输出电流：0-800A

如：PI550-01 600G2 660表示：

参数为：额定输入电压三相660V；

输出电压：0-660V 二相正交（相位角90°）

输出电流：0-600A

五、技术规格

输入电压	380/660/690V		机座号	安装尺寸（mm）
输出电源
三相	二相	单相
IG（A）	IG（A）	IG（A）
300		450
400	200	600
450	250	700
700	700	900
900		1300
1200	900
1300
1500
2500

注：更大容量或特殊规格请洽询公司研发工程部

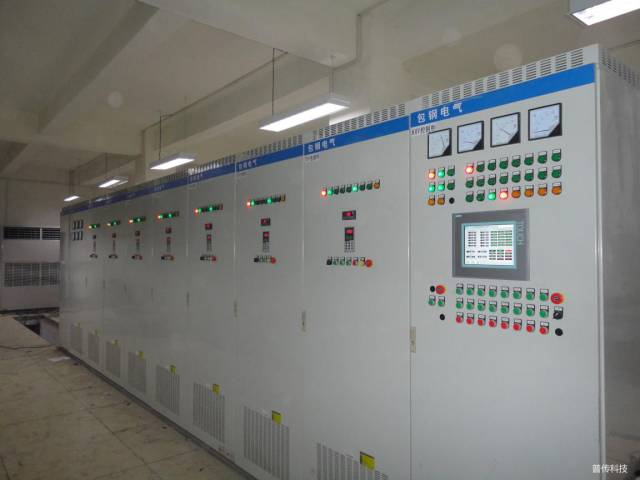

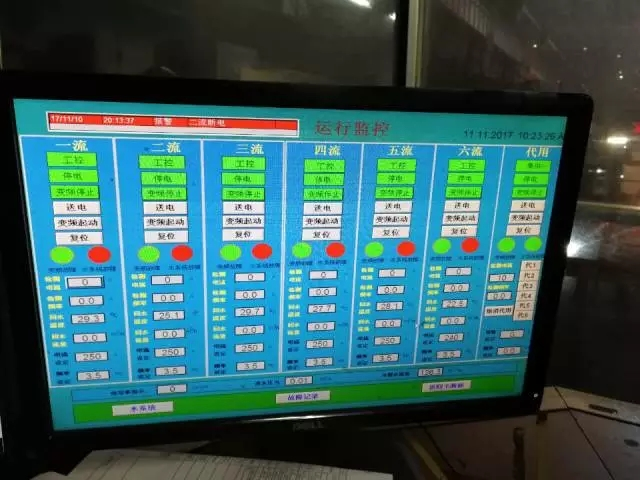

六、现场图片
