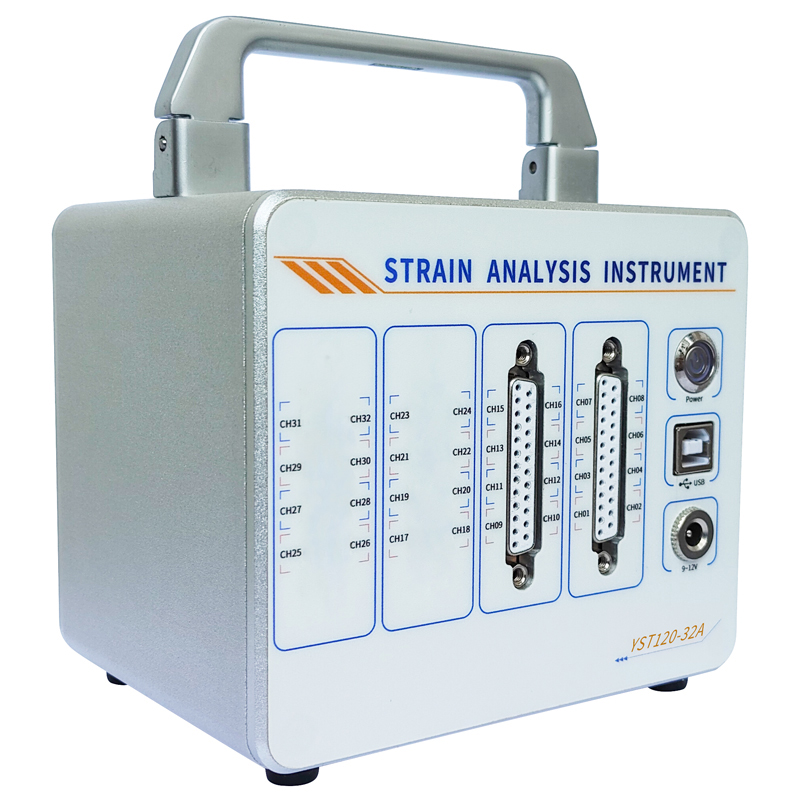

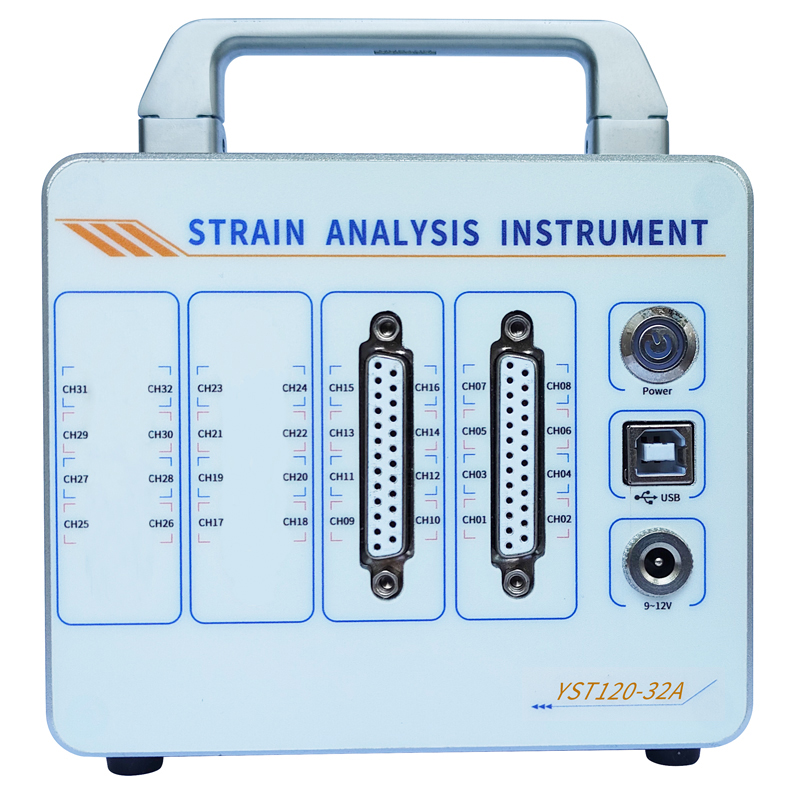

16通道动态应力应变测试仪
一、产品介绍
YST120 系列应力应变测试仪是广州宇华测控科技有限公司专为电子制造、工程检测等领域研发的精密测量设备。设备通过高精度传感器实时捕捉材料受力时产生的微应变，依托 24 位 Σ-Δ 模数转换技术，将形变信号转化为可分析的电信号，支持 8/16/24/32 通道灵活配置，满足不同规模测试需求。适用于 PCBA 制程监控、结构可靠性分析、环境适应性测试等场景，是材料性能评估与质量控制的核心工具。
二、核心优势
◆ 高性价比：源头厂家直供，成本可控，精度≤ 0.5%，价格低于同类产品，兼顾性能与经济性。
◆ 智能便捷：支持一键生成 IPC-9704 标准报表，模块化设计灵活配置 8-32 通道，电脑软件界面简洁，操作高效。
◆ 耐用便携：铝合金机身抗压防摔、抗电磁干扰，手提式设计适配实验室固定测试与现场移动检测。
◆ 定制服务：提供通道调整、软件优化等二次开发，适配多样化场景需求。
三、设备功能
◆ 高精度测量：24 位模数转换，±60000με 宽量程覆盖弹性至塑性变形，精准捕捉微应变。
◆ 多通道同步：单通道最高 10kHz 采样率，实时同步显示波形与数值，直观分析应变差异。
◆ 数据管理：支持连续 / 触发采集，数据直接导出存储，支持长期追溯与分析。
◆ 校准配置：一键多点校准、调零，配置可保存为常用参数模板，提升重复性测试效率。
四、适用场景
◆ 电子制造：SMT 贴片、焊接、分板、组装等工序实时监测电路板微应变，修正工艺缺陷。
◆ 设计验证：模拟弯折、振动工况，优化电路板抗变形能力与结构可靠性。
◆ 环境测试：高低温、高湿环境下评估材料稳定性，指导产品设计改进。
◆ 高可靠性领域：监测航空航天、汽车电子组件在严苛工况下的形变，预警结构疲劳。
五、设备参数
◆ 通道数目：16
◆ 采样频率：1 ~ 10KHz
◆ 测量范围：±60000με
◆ 测量精度：≤ 0.5%
◆ 采样模式：多通道同步采样
◆ 模数转换器：24位AD
◆ 滤波器：Delta-Sigma型，抗混叠滤波
◆ 数字滤波器：高通/低通/均值
◆ 系统漂移：零漂：±5με / 2h 温漂：±1με / ℃
◆ 非线性：±0.1%FS或以内
◆ 标度系数：3.5062nV/V/LSB
◆ 应变计灵敏度系数：1.0 ~ 3.0
◆ 支持应变片类型：120Ω
◆ 仪器接口：USB2.0口
◆ 额定电压：AC220V
◆ 额定功率：8W
◆ 工作环境：温度：-20℃ ~ +60℃ 湿度：10%RH ~ 85%RH
◆ 尺寸：130110x100(mm)
◆ 重量：1kg
六、软件功能
◆ 智能配置：支持应变片参数设置与模板保存，一键校准确保数据准确。
◆ 实时显示：多通道同步采样，动态显示波形曲线，自动检测峰值/谷值及应变速率。
◆ 数据分析：内置IPC/JEDEC-9704标准模板，一键生成 Excel 报告，支持历史数据统计与趋势分析。
◆ 预警功能：可设应变值/应变速率阈值，超阈值自动预警。
软件数据采集界面
软件数据分析界面
一键成生报告总表
一键生成报告IPC9704图
七、产品标准清单
◆ 应力应变测试仪
◆ 采集分析软件
◆ 电源适配器
◆ USB通信线
◆ 应变片接线板
◆ DB25连接线
◆ 工具箱
◆ 应变片（需另购）
八、技术支持与服务
◆ 免费服务：提供 7×24 小时在线咨询、远程协助诊断软件问题、终身免费软件更新等基础技术支持。
◆ 付费服务：可定制化二次开发、工程师现场服务。
◆ 保修政策：整机保修 1 年，每年一次免费返厂校准检测服务。
广州宇华测控科技有限公司始终致力于为客户提供高品质的 PCBA 应力应变测试解决方案，凭借先进的技术、可靠的产品和专业的服务，助力客户在电子制造与工程领域实现精准的应变测量与质量控制。
应力仪具体应用场景：
PCBA组装与加工工序：分板（手掰、走刀、铡刀、V-cut、铣刀分板等）、DIP插件、SMT贴片、焊锡、点胶、螺丝锁紧/打螺丝组装
治具测试工序：ICT（在线测试）、FCT（功能测试）
产品可靠性测试：跌落测试、振动测试、冲击测试、堆叠测试
