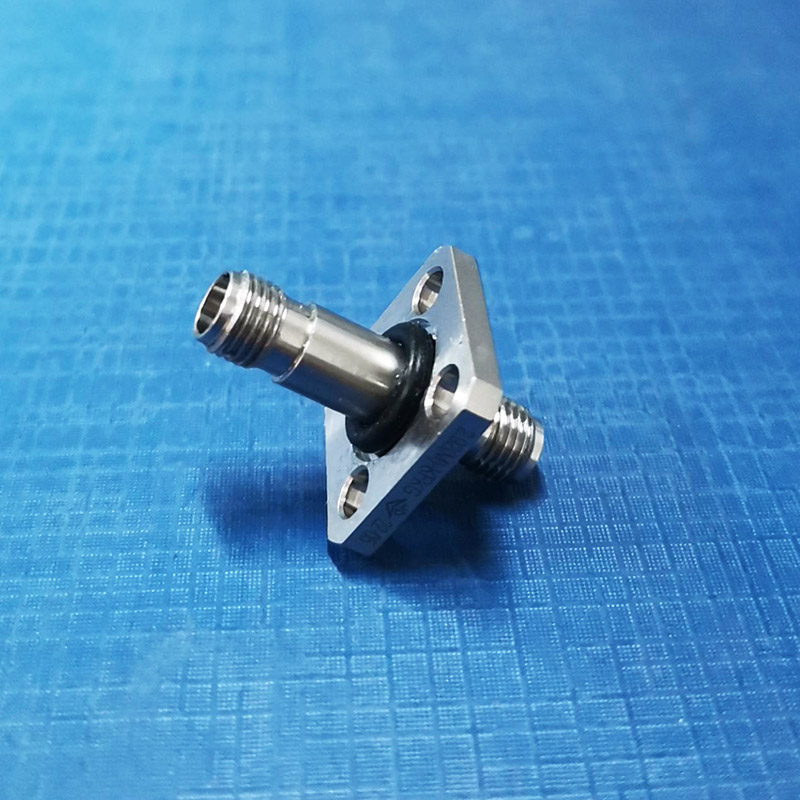

SMA高真空穿墙射频同轴连接器 2.92-KFKG

产品概述：

2.92mm 连接器的名称是以其外导体内径命名的，采用空气介质工作频率高达 40GHz,可与 SMA
和 3.5mm 连接器互换对插，好的电性能、可靠的连接尤其适用于测试系统和装备，成为应用为广
泛的毫米波连接器之一。

SMA高真空穿墙射频同轴连接器 2.92-KFKG主要技术特性

温 度 范 围:      -55℃～+185℃

特 性 阻 抗:      50Ω

频 率 范 围 L:     DC-40GHz

电压驻波比 :     DC-18GHz     1.15Max

电阻: 中心体接触电阻 ≤3.0mΩ

插入损耗:       DC-40GHz：≤3.3dB/m Max

插损:       ≤0.04×SQT(f(GHz))dB

测试电压:       750V

连接测试力矩:    1.7Nm

推荐力矩:        0.8Nm～1.1Nm

中心针啮合力:     ≥0.25N

真空玻璃烧结密封，漏率: <1.0E-12Pa·m3/s

真空度可达: 10-6Pa（视真空系统搭建而定）

材料（零件):  中心导体:    铍青铜 镀金

耐久性 1000次
