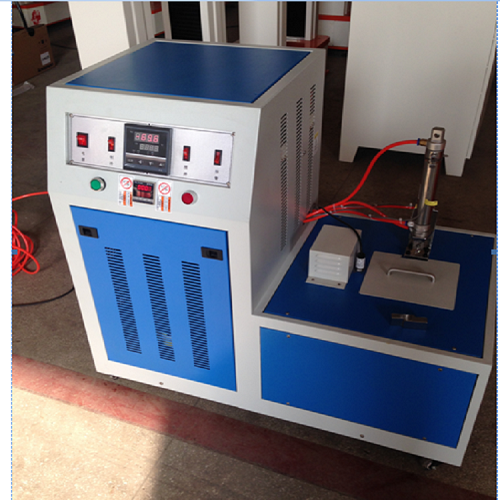

高铁橡胶低温脆性试验机

本仪器是根据GB1682GJ标准设计的，各项技术指标符合HG 2-162-1965塑料低温冲击压缩试验方法和GB5470-2008 塑料冲击脆化温度试验方法等GJ标准的要求。

技术参数:

控温范围：室温 -70℃（室温≤25℃）

恒温精度：±0.3℃

降温速度：0℃～﹣30℃    约2.5℃/min

﹣30℃～﹣40℃   约2.5℃/min

﹣40℃～﹣70℃   约2.0℃/min

z大外形尺寸：900×500×800mm（长×宽×高）

工作室有效工作空间：280×170×120mm（长×宽×高）

可装试样数量：1

数字计时器数字计时器：0秒 -99分钟，分辨率1秒

冷却介质：乙醇或其他不冻液

搅拌电机：8W

工作电源：220V--240V，50Hz，1.5kW

工作温度:≤25℃

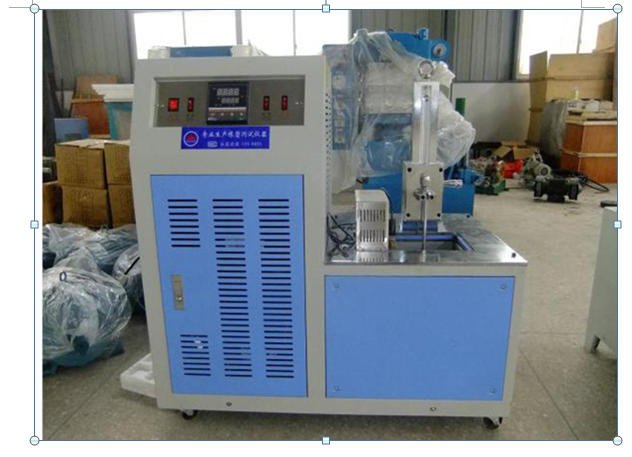

本设备由制冷压缩机主机体、加热装置、电子控制箱、冷却槽、冷却介质循环系统、自动报警装置等部分组成。启动制冷开关后，压缩机开始工作，制冷系统进入正式工作状态。制冷压缩机连续不断的工作，当接近设定温度时，冷却槽中的加热装置开始按比例提供热量，用以平衡制冷系统产生的多余冷量，以达到恒温的目的。搅拌可使冷却槽内的冷却介质不断循环，使温度均匀一致。

试样夹持器试样一边夹持4个试样（橡胶类）另一边夹持15个试样（塑料类）。

冲击装置冲击装置由冲机锤和自锁机构组成。

冲击器冲击头半径为1.6±0.1mm；

冲击时，冲击头和试样夹持器之间间隙为6.4±0.3mm；

冲击头的中心线与试样夹持器之间的距离为8±0.3mm。

特点及用途:

低温脆性试验机是测定材料在规定条件下试样受冲击出现破坏时的z高温度，即为脆性温度，可以对塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。可以测定不同橡胶材料或不同配方的硫化橡胶的脆性温度和低温性能的优劣。因此无论在科学研究材料及其制品的质量检验，生产过程的控制等方面均是不可缺少的。

适用行业：

可以用来考核和确定电工、电子、汽车电器、材料等产品，在低温环境条件下贮存和使用的适应性，适用于学校，工厂，军工，研位，等单位。

使用方法

接通电源，温控仪和计时器显示灯亮。

向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。

将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。

按下夹持器，开始冷冻试样，同时启动时序控制开关（或按动秒表）计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃。

提起升降夹持器，使冲击器在半秒钟内冲击试样。

硫化橡胶低温脆性的测定单试样法

Rubber 9 vulcanized—Determination of low-temperature

GB/T 1682—2014

升起升降夹持器，将试样垂直夹在夹持器上（如图1）。夹得不宜过紧或过松，以防止试样变形或 脱落。

降下升降夹持器,开始冷冻试样，同时开始计时。试样冷冻时间规定为3.0+：5min。试样冷冻期 间，冷冻介质温度波动不应超过±1 °C。

升起升降夹持器，使冲击器在0.5 s内冲击试样。

取下试样，停放至少30 s后擦去试样表面残液并将试样按冲击方向弯曲成180°,在明亮的光线 下仔细观察有无破坏并记录。当试样发生破坏时应记录具体破坏现象。

试样经冲击后（每个试样只允许冲击一次），如出现破坏，应提高冷冻介质的温度，否则降低其温 度，继续进行试验。

电压击穿测试仪，体积表面电阻率测试仪，介电常数介质损耗测试仪，漏电起痕试验仪，耐电弧试验仪，TOC总有机碳分析仪，完整性测试仪，无转子硫化仪，门尼粘度试验机，热变形维卡温度测定仪，简支梁冲击试验机，毛细管流变仪，橡胶塑料滑动摩擦试验机，氧指数测定仪，水平垂直燃烧试验机，熔体流动速率测定仪，低温脆性测试仪，拉力试验机，海绵泡沫压陷硬度测试仪，海绵泡沫落球回弹测试仪，海绵泡沫压缩永九变形试验仪
