通过认证 适用范围
· 主要用于HD-SDI视频信号设备点对点的协击保护，可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害；常用于HD-SDI监控系统防雷。
性能特点
·插损小，响应时间快；
· 限制电压精确，通流容量大；
· 性能稳定，工作可靠；
· 安装、使用方便，无须维护。
主要技术参数
|
型号
|
AS12D
|
|
标称工作电压Un
|
12V
|
|
标称放电电流In
|
5kA
|
|
最大放电电流Imax
|
10kA
|
|
保护水平Up（8/20μs In）
|
≤40V
|
|
响应时间
|
1ns
|
|
适应传输速率
|
1.5Gbps
|
|
插入损耗
|
≤0.2dB
|
|
接头形式
|
BNC
|
|
保护路数
|
1
|
|
防护等级
|
IP20
|
|
安装模式
|
串联
|
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
|
注：产品规格可能不定期更新，请咨询安迅公司了解详情。
|
|

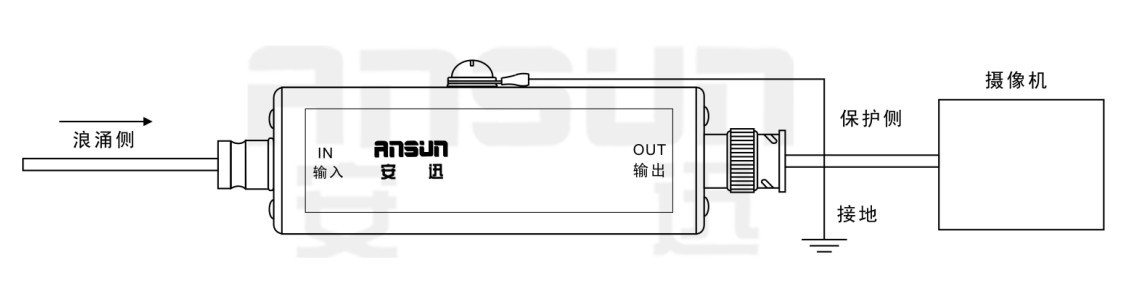

产品接线图
