【企业为民生】：上海北广电气有限公司是一家专业从事软起动设计、生产/OEM贴牌代工、销售与服务一体的企业，年产值近2000万；拥有独立知识产权的软件源代码和PCB板电路图，可满足客户对软起动的任何需求改进和生产，如660V和1140V电机软起动的生产供应，可控硅旁路或在线运行，DC4-20mA模拟输出，485通讯，DCS控制，点控，单机控制，一拖二，一拖三，一拖四，一用一备，两用一备，三用一备，四用一备，浮球或液位控制，两地控制（包含手自动功能），消防DC24V远程起停功能等等，上海北广电气有限公司均能为君提供完美的解决方案；功率范围5.5-800kW/11-1600A涵盖了大小工业电机规格，因为专业所以产品性能更稳定更可靠，亲可大胆选型使用，产品质保2年，1年内有问题包退包换，产品终生售后服务。

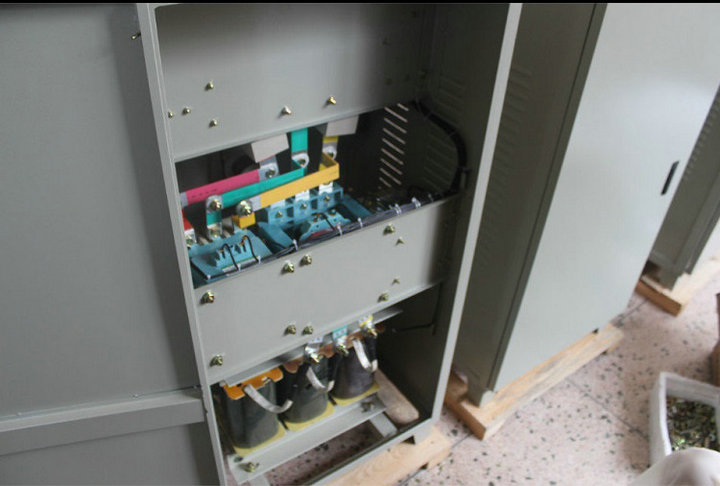

XJ01系列自耦减压起动柜适用于交流380V（660V）功率至300（500）千瓦的三相鼠笼型感应电动机作为降压起动之用，
系利用自耦变压器降压的方法以改善当电动机起动时对电网的影响。
一：起动性能
3、本产品起动电动机时，电源进线的起动电流不超过电动机额定电流的3～4倍，其最大起动时间为2分钟（包括一次或连续数次起动时间的总和），若连续起动时间98总和已达2分钟，则起动的冷却时间应不少于4小时才能再次起动，因此本产品仅作长时间歇起动之用，不适宜在频繁操作条件下使用。
二：产品结构
4、本产品为箱式防护结构，有自耦变压器、交流接触器、智能数显电机保护器(时间继电器、时间继电器)等元件组成，对于75千瓦及以下的产品，系采用自动控制方式，80千瓦及以上的产品，具有手动自动两种控制方式，由转换开关进行切换，智能数显电机保护器在0～240秒内可以自动调节控制起动时间，自耦变压器备有额定电压60％（65％）及80％二组抽头，出厂时接在60％（65％）抽头上，如果用户需要用较大的起动转矩，可接在80％抽头上，并有过载、断相及失压保护。
三：技术规格
5、本产品的主要技术规格如表1规定。
6、起动箱电动机保护器和热继电器电流整定值：
（1）、75KW及以下者，保护器的整定电流等于或稍大于电动机的额定电流，但不得大于电机整定电流的1.05倍。
（2）、115KW以上者，整定电流等于电动机额定电流乘以控制箱内电流互感器的变比。
四：安装和使用
7、本型补偿器安装在户内，保证在下列条件下正常工作：
（1）、海拔高度不超过2000米；
（2）、周围介质温度不高于+40℃，不低于-10℃；
（3）、空气相对湿度不大于85％；
（4）、震幅不大于0.5毫米，频率不大于每分钟600次的震动；
（5）、于垂直面的倾斜度不超过5度；
（6）、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
