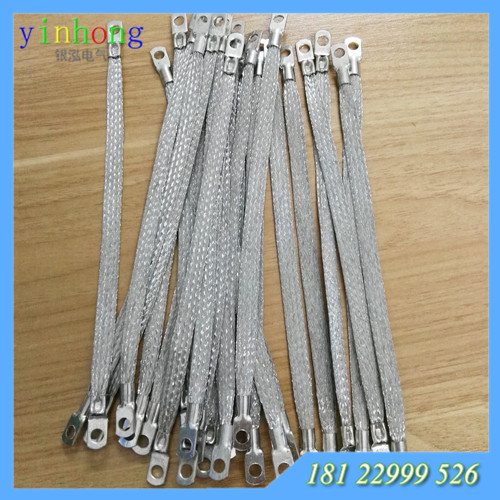

接地线就是在各个电气设备的外壳上的及时将因为各种因素导致的不具有安全性的电荷和漏电的电流导出到地面的线路。接地线是采用高级的制作工艺制成的，接地线的导线夹和接地夹都是用高质量的铝合金压制而铸成形状的，接地线的操作棒是用绝缘性能良好的并且外表很光滑的环氧树脂彩色管制成的，虽然重量比较轻，但是强度很高，接地软铜线是由很多股高质量的软铜线相互绞合制成的，外形柔软并且耐得住高温的透明的绝缘保护层覆盖在接地软铜线的外表上，能够有效地减少在使用过程中对接地软铜线的摩擦和损坏，不仅如此，软铜线必须达到疲劳度测试的基本需要，以保障操作人员在工作中的安全。
接地线标准：
1.如果电压在36V以上或者是绝缘保护层有所损坏的电气设备，其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线。；
2.主要的接地线应在由耐腐蚀性能高的钢板制作而成的，并且它的面积不能小于0.75平方米，厚度也不能小于5毫米；
3.接地线的电阻值不能大于2Ω；
4.用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成，或者也可以用横截面不小于100平方毫米的镀锌铁线制成，也可以用厚度不小于4毫米以及横截面不小于100平方毫米的扁钢制成；
5.危险的电气设备的金属外壳和接地母线或者是局部的接地极直接的连接线必须使用横截面不小于25平方毫米的软铜线，或者是横截面不小于50平方毫米的镀锌铁线，也可以使用厚度不小于5毫米以及横截面不小于50平方毫米的扁钢制成；
6.在连接接地母线和接地极的时候，要使用焊接的方法，或者是用直径大于10毫米的镀锌螺栓和用来防止松懈的装置进行连接。
