点击图片查看原图◆ 1000V直流EMI滤波器 FDBG-100S2产品特点: 含共模、差模干扰滤波电路，优异的电磁干扰抑制特性。额定工作电流100A, 可承受4―8倍的瞬间过电流。
◆ 1000V直流EMI滤波器 FDBG-100S2使用场合：用于三相380VAC直接整流后的直流侧滤波、光伏模块与逆变器之间或其他直流高压场合的电源滤波处理。
◆ 1000V直流EMI滤波器 FDBG-100S2技术参数
|
额定电压 Rated Voltage |
1000VDC |
||
|
额定电流 Rated Current |
100A |
||
|
工作频率 Operating Frequency |
DC |
||
|
耐压试验 Test Voltage |
线—线 Line to line |
3000VDC |
5sec |
|
线—地 Line to ground |
3600VDC |
5sec |
|
|
温度范围 Temperature Range |
-25--+85℃ |
||
|
端接方式 Termination Methods |
输入端 Input |
输出端 Output |
|
|
M6铜螺栓 |
M6铜螺栓 |
||
◆ 1000V直流EMI滤波器 FDBG-100S2插入损耗 Insertion Loss in dB
— 共模（CM）,--- 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
|
插入损耗 （dB） |
||||||||||
|
频率（MHz） |
0.01 |
0.05 |
0.10 |
0.15 |
0.5 |
1.0 |
5.0 |
10 |
20 |
30 |
|
共 模 |
10 |
14 |
19 |
28 |
54 |
70 |
66 |
63 |
60 |
56 |
|
差 模 |
6 |
18 |
20 |
28 |
61 |
72 |
70 |
62 |
60 |
54 |

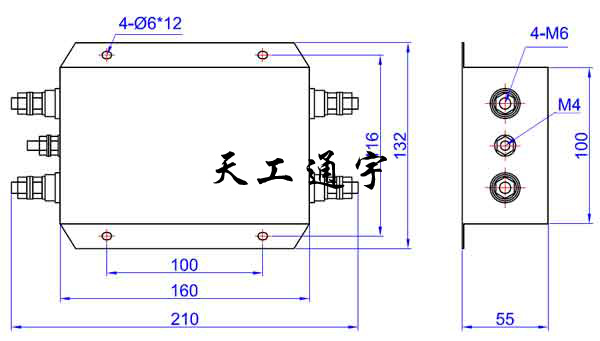

◆ 1000V直流EMI滤波器 FDBG-100S2外形尺寸（封装）
◆ 1000V直流EMI滤波器 FDBG-100S2参考标准
[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283―1984 电磁干扰滤波器安全标准
