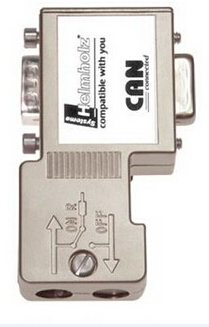

CAN总线连接器用于CAN Bus总线，用来将CAN站点同电缆的连接，该连接器具有结构完善、安装快速的特点，并内置终端电阻。总线连接器可直接插入到CAN站点的CAN接口（SUB-D型9针接口），总线电缆使用6路螺丝端子连接。
CAN总线连接器上设置的拨动开关可以连接或断开终端电阻，将总线连接器设置为一个总线节点或总线终端来使用。拨动开关在总线连接器工作时也可同时操作。
当总线连接器作为一个总线节点时，拨动开关在“OFF”位置，终端电阻不被使用，传入的总线和传出的总线相互连接。当总线连接器作为一个总线终端时（在总线的第一个和最后一个站点），拨动开关在“ON”位置，终端电阻被接入总线。
CAN总线连接器可提供24V补充供电，并有90°垂直电缆进线和180°轴向电缆进线两种接线方式可供选择。
180°轴向电缆进线CAN总线连接器引脚分配：
A1 = CAN 低 = Sub-D型接口第2位
B1 = CAN 高 = Sub-D型接口第7位
C1 = CAN 接地 = Sub-D型接口第3位
