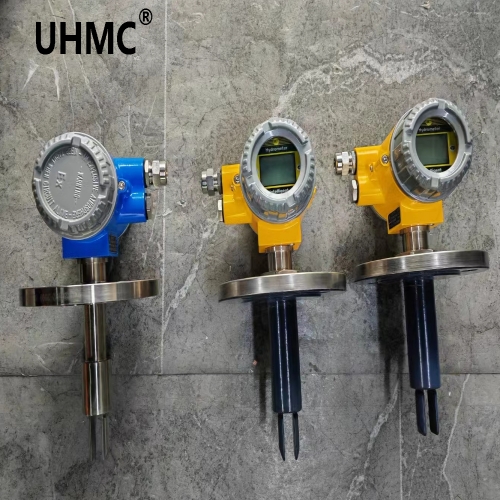

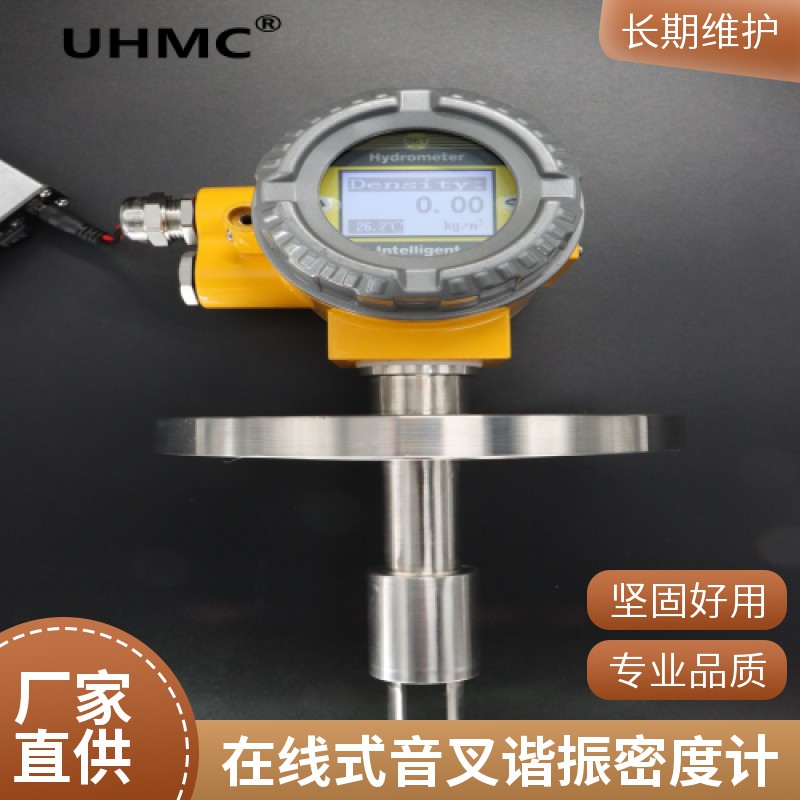

UHDM系列酒精乙醇音叉谐振密度计为一种只需要极少量维护的坚固而可靠的直插型表，它们能够提供完全一体化的“即插即用，免维护”式密度测量。可用于测量罐体和管道中液体介质的密度。密度测量是产品生产工艺中重要的过程控制，UHDM系列音叉密度计可用作固含量或浓度值等其他质量控制参数的指示器。可满足用户对密度、浓度、固含量的多种测量要求。并且音叉密度计目前已被广泛应用于石油行业、化工行业、医药行业、食品及饮料行业、电池、电解液行业、环保脱硫行业、机械等诸多领域。
二、工作原理
UHDM系列酒精乙醇音叉谐振密度计是根据元器件振动原理而设计，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在固有谐振频率上。当介质流经叉体时，因介质质量的改变，引起谐振频率的变化。
三、流量计产品特点
音叉式谐振密度计的传感器体积较小，精度高，稳定性好，不需要后期维护，不会产生数据漂移。有温度补偿，当温度发生变化时可随时补偿数据，没有可动部件，维护量少，可以准确的测量介质密度、标准密度或特殊计算值 （固体百分比、浓度、比重、波美度等），完全一体化的 “即插即用，免维护”式数测量,可用于监测和控制连续测量。
四、选型技术指标
型号：UHDM系列
测量范围：0~100.0%
标定范围：0~100.0%
测量精度：±0.5%
重复性：± 0.001 g /cc (± 0.2 kg/m3) ±0.1%
操作温度范围：-50℃~+150℃
较大工作压力：3mpA
流体粘度范围：0-600cP
压力影响：可忽略不计
内置温度传感器：数字传感器
接液材质：316L、2205 不锈钢、哈 C、钛合金
叉体涂层：标准型 PTFE 或 PFA
供电电源：24VDC，≥50 mA
模拟信号输出 4 -20 mA，0-1000Hz，RS485 Modbus RTU
输出精度(20℃)：读数的± 0.1%或± 0.05% FS
输出重复性(-40 ~ +85℃)：± 0.05% FS
过程连接：DIN 50 PN16 DIN 50 PN40
IDF 和 RJT 卫生型
防护等级：IP65
外壳：铝合金
五、安装需要注意的事项
1.音叉密度计应尽量安装在温度梯度和温度变化小，无冲击和振动的地方。
2.被测介质不容许结冰，否则将损伤传感元件，导致音叉密度计损坏。
3.防止与腐蚀性或过热的被测介质相接触。
4.要防止渣滓在罐体内沉积。
5.应轻拿轻放以防碰坏音叉密度计。
6.禁止直接摔放仪器，禁止仪器在额定压力以上工作,禁止压力测试超过指定测试压力。
7.须知仪器适用于所有防爆场合。须知禁止在音叉密度计安装时焊接管
六、随货清单
密度计本体（含标牌）
说明书
产品合格证
（部分规格含配件）
七、为了帮助您更好的选择适用产品，请提供以下参数：
1、测量介质_________
2、口径_________
3、工作温度_________
4、工作压力_________
5、量程范围（流量范围）_________
6、连接方式_________
7、供电电压_________
8、防爆要求_________
9、其他功能要求_________
八、UHMC上海有恒测控技术有限公司售后服务承诺：
1、用户的技术问题可来电详谈，我们承诺会及时予以解答，并完善处理完毕。
2、技术人员可在线予以技术指导调试或安装等任何产品问题的解答。
3、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
4、本公司生产供应的所有产品质保为12个月，免费提供电话咨询技术安装与调试服务，有需要可提供安装调试服务，费用安装出差差旅费用另算。
