 GM5537-1系列光敏电阻

光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而发生线性变化。光敏电阻广泛应用于玩具、灯具、照相机等行业。

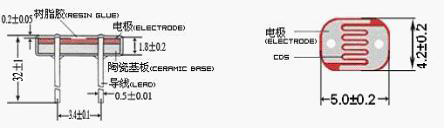

结构示意图

单位：mm




性能及特点

环氧树脂封装                       可靠性好

体积小                             灵敏度高

反应速度快                         光谱特性好



应用范围

照相机自动测光                     光电控制

室内光线控制                       报警器

工业控制                           光控开关

光控灯                             电子玩具



型号及规格

型号	最大 电压 VDC	最大 功耗 mw	环境 温度 ℃	光谱 峰值nm	亮电阻 (10Lux) KΩ	暗电阻≥ MΩ		响应时间 (ms)		照度特性图号
								上升	下降
GM5537-1	150	100	-30~+70	540	20-30	2	0.6	20	30	3



测量条件

最大外加电压：在黑暗中可连续施加给元件的最大电压；

暗电阻：      关闭10Lux光照后第10秒的阻值；

最大功耗：    环境温度为25℃时的最大功耗；

亮电阻：      用400-600Lux光照射2小时后，在标准光源（色温2854K）10Lux光下的测试值；

γ值：        10Lux 照度和 100Lux 照度下的标准电阻值之比的对数。

Lg (R10/R100)

γ=            =Lg(R10/R100)

Lg (100/10)

  R10､R100 分別为10Lux、100Lux 照度下的电阻值（γ的公差为±0.1）



主要特性曲线

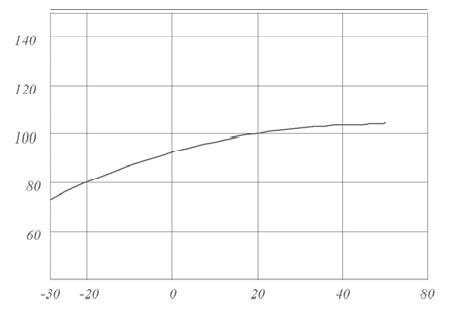

温度特性曲线

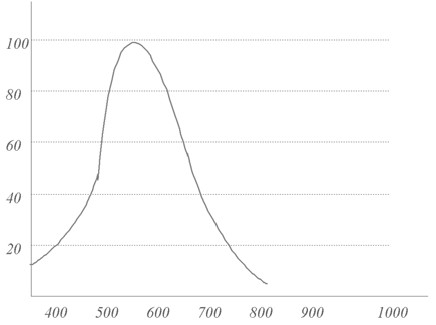

光谱响应特性曲线



光照度-电阻特性曲线


GM5537-1

注意事项

本产品采用环保材料包装,小包装200支，大包装2000支；

避免将本产品放在潮湿、高温环境下保存；

焊接时间尽可能短；

注意引线焊接位置应距陶瓷基座4mm以上。
