光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而发生线性变化。光敏电阻广泛应用于玩具、灯具、照相机等行业。

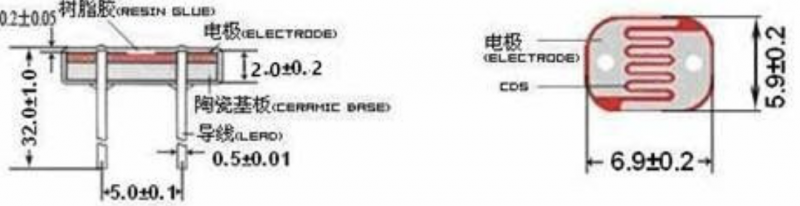

结构示意图
单位：mm
性能及特点
环氧树脂封装 可靠性好
体积小 灵敏度高
反应速度快 光谱特性好
应用范围
照相机自动测光 光电控制
室内光线控制 报警器
工业控制 光控开关
光控灯 电子玩具
型号及规格
|
规格 |
型号 |
最大 电压 VDC |
最大 功耗 mw |
环境 温度 ℃ |
光谱 峰值nm |
亮电阻 (10Lux) KΩ |
暗电阻≥ MΩ |
|
响应时间 (ms) |
照度特性图号 |
|
|
上升 |
下降 |
||||||||||
|
φ7系列 |
GM7516 |
150 |
100 |
-30~+70 |
540 |
5-10 |
0.2 |
0.6 |
30 |
30 |
1 |
|
GM7528 |
150 |
100 |
-30~+70 |
540 |
10-20 |
1 |
0.6 |
30 |
30 |
2 |
|
|
GM7537-1 |
150 |
150 |
-30~+70 |
560 |
20-30 |
2 |
0.7 |
30 |
30 |
3 |
|
|
GM7537-2 |
150 |
150 |
-30~+70 |
560 |
30-50 |
4 |
0.8 |
30 |
30 |
3 |
|
|
GM7539 |
150 |
150 |
-30~+70 |
560 |
50-100 |
8 |
0.8 |
30 |
30 |
4 |
|
测量条件
最大外加电压：在黑暗中可连续施加给元件的最大电压；
暗电阻： 关闭10Lux光照后第10秒的阻值；
最大功耗： 环境温度为25℃时的最大功耗；
亮电阻： 用400-600Lux光照射2小时后，在标准光源（色温2854K）10Lux光下的测试值；
γ值： 10Lux 照度和 100Lux 照度下的标准电阻值之比的对数。
Lg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10､R100 分別为10Lux、100Lux 照度下的电阻值（γ的公差为±0.1）
主要特性曲线
光谱响应特性曲线

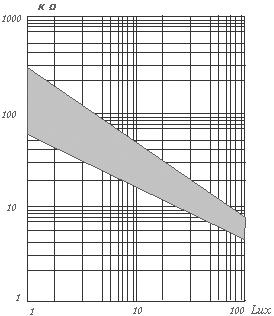

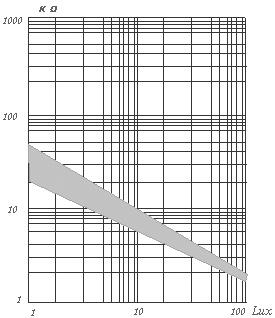

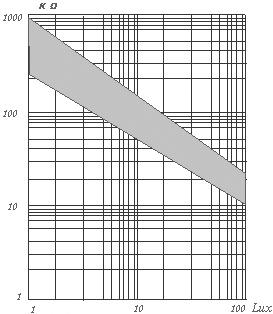

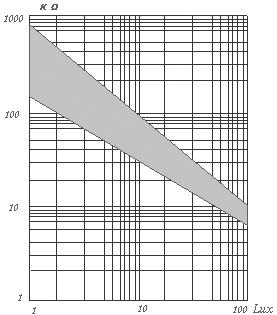

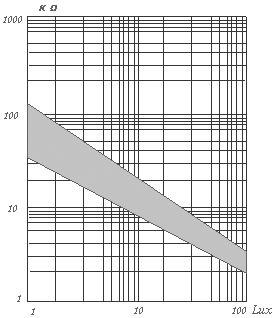

光照度-电阻特性曲线
图1 GM7516 图2 GM7528
图3 GM7537-1 图4 GM7537-2
图5 GM7539
注意事项
本产品采用环保材料包装,小包装100支，大包装1000支；
避免将本产品放在潮湿、高温环境下保存；
焊接时间尽可能短；
注意引线焊接位置应距陶瓷基座
