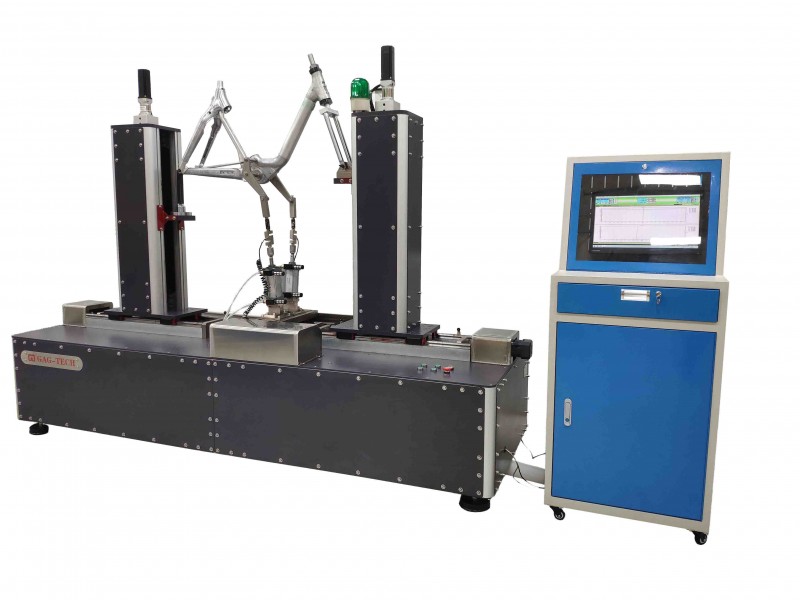

产品名称：车驾链轮疲劳试验机
产品型号：GAG-T839
一、产品概述
用途：车驾链轮疲劳试验机依据EN15194-2017 4.3.7.4标准设计制造对曲柄、链条、链轮组合组件等负荷强度测试及其他可靠性测试。
二、主要功能
①设备具有一组前叉轮轴固定机构，可升降调节，整体为适应各种规格自行车可前后调节。
②设备具被一组后叉轮轴固定机构。
③设备具被两个力值单元控制组，每单元配置伺服比例阀控制力值
④力值控制单元固定座采用横向纵向（X/Y）可调节固定机构，可根据各种规格自行车调整至合适施力点
测试原理：
车驾链轮疲劳试验机将被测自行车车架固定好后，按照标准要求夹角，距离等确定双踏板施力点，按标准测试要求设置疲劳施力次数，及规定之力值
⑤电脑控制系统，测试数据存储功能，测试力值曲线变化。
三、说明：
1、产品对象：车驾链轮疲劳试验机适合各类成人自行车
2、满足试验项目：
两曲柄、链条、链轮组合安装，或替代品组合后，对每个脚蹬施力1000N
①施力位置：离中心150mm，夹角角度7.5°±0.5º
②交替方式：力卸载前值落差在等于或小于5%再对另一个曲柄施力
四、参数配置：
1、加载力单元：2单元
2、力单元方向调整：0～30°
3、力单元加载范围：0～500KG(5000N)
4、动态力值精度：正负3%以内
5、保持力时间：0～9999S设定
6、力单元升降行程：500～1200mm
7、力单元横向行程：中心偏100～350mm
8、升降方式：电动升降
9、横向定位方式：电动调整
10、测试频率：1～8HZ
11、夹具：①前叉固定轴治具一套
②后叉固定轴治具一套
③标准力值加载器2组
12、重量：800KG
13、尺寸： 4200*850*1800mm（长宽高）
