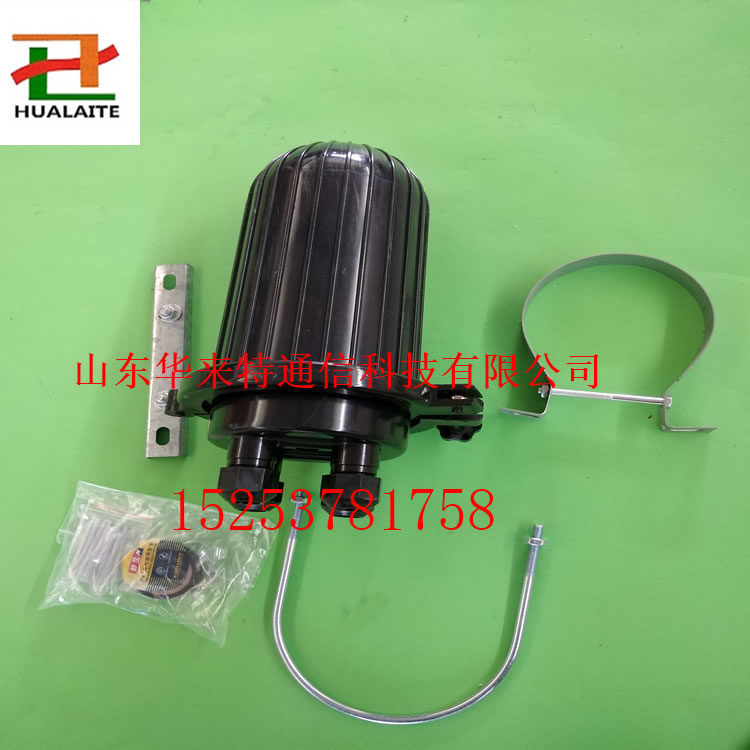

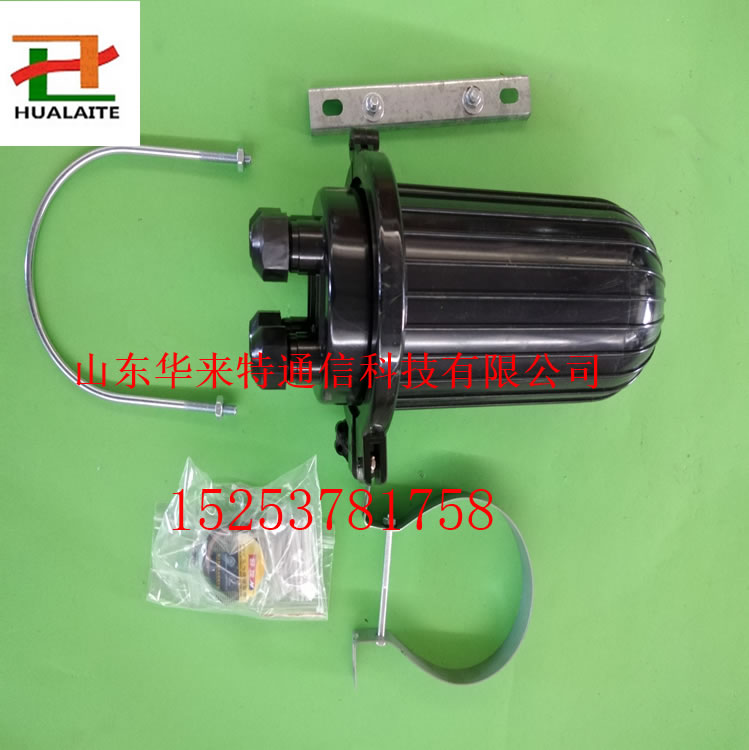

点击图片查看原图PC立式塑料光缆接头盒
一.产品概述
立式光缆接续盒是相邻光缆间提供光学、密封和机械强度连续性的接续保护装置。在光通信网络中，由于光缆长度有限以及光缆在传输线路上需要分支，因此产生光缆接头，光缆接续盒为光缆接续、分支提供条件并对接头进行保护。光缆接续盒又称光缆接头盒、光缆接续包、光缆接头包和炮筒,主要用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。盒体采用优质工程塑料，强度高，耐腐蚀，抗老化，能抵受剧烈的气候变化和恶劣的工作环境。广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。
二.产品介绍
1. 整套塑件采用科学配方的高强度PC工程塑料，注塑成型能在－40℃～+65℃自然环境下长期使用。
2. 接续盒参考尺寸：
外形尺寸
立式（高×,底部直径）,380*160*154mm
3. 光缆进出孔有：2孔、4孔、6孔、8孔、12孔。
4. 可安装光缆直径：Φ5mm～Φ20mm
5. 容量：最小容量4芯最大容量144芯
6. 标准配件：熔纤盘、光缆固定装置、密封件、挂壁固定装置。
7. 选择配件：热缩管、尼龙扎带、绝缘胶带、专用扳手等。
8. 安装方式：挂壁式和抱杆式。
9. 连体密封件：选用高质量进口弹性体橡胶密封材料，用模具一次成型，使产品结合面无接缝，密封性能保证，又能达到多次重复开启，重复使用，方便施工。
10. 端面堵片：用于堵住光缆接续盒多余孔，保持盒内良好的气密性和水密性，有效保护盒内光纤和接头。该装置不易脱落，可拆卸，安装便捷。
11. 接地引出装置：将盒内光缆中的金属构件引出接地，起保护作用。
12. 光缆固定装置：用于光缆与底座固定和光缆加强元件固定。一是光缆加强芯在内部的固定；二是光缆与支撑架夹紧的固定；三是光缆与接头盒进出缆用热缩护套密封固定。
13. 熔纤盘：用于光纤的熔接、分支和盘储；盘可叠加，配置灵活，安装简单。
14. 使用范围：①广泛用于通信、网络系统，CATV有线电视、光缆网络系统等各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接，可地埋、架空、管道、人井挂壁使用；②结构光缆的终端机房内的接续。
★ 备注：光缆接续盒通常适用于室内或非露天的室外使用，不适合于露天使用，如要使用，应采取保护措施。以上尺寸为常规尺寸，非常规尺寸可以根据客户要求定做。
