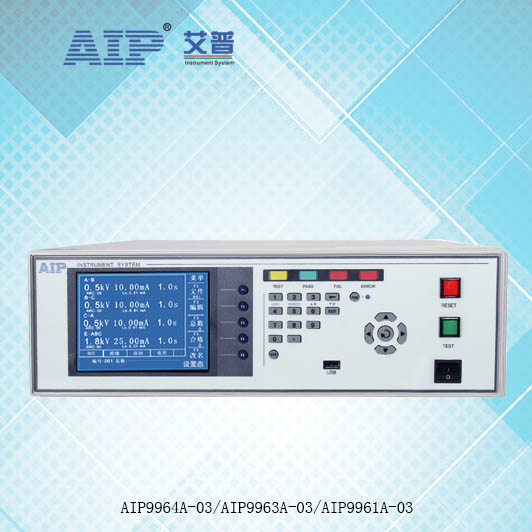

点击图片查看原图
测试项目
AIP9961-10T/AIP9961-10：
耐压、绝缘电阻、匝间耐压、线圈电阻、转向
主要特点
■感应式转向测量技术，无磨损，可靠性高
技术参数
|
型号 |
AIP9961-10 |
AIP9961-10T |
|
测试项目 |
AIP9961-10 ： 耐压、绝缘电阻、匝间耐压、线圈电阻、转向-模拟转子 |
|
|
测试工位 |
双工位，常压环境 |
|
|
交流耐压 |
||
|
输出电压设定范围/精度 |
AC 200～5000V ±(3%×设定值+5个字) |
|
|
击穿电流测量范围/精度 |
0.10～25.00mA ±(3%×读数+5个字) |
|
|
电流电流预置报警范围 |
上限：0.10～25.00mA；下限：0.00～5.00mA |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
|
|
电弧侦测 |
选配，1～9级(9级为最高灵敏度) |
|
|
绝缘电阻 |
||
|
输出电压设定范围/精度 |
DC 500V/1000V ±(3%×读数+3V) |
|
|
绝缘电阻测量范围/精度 |
1～500MΩ ≤100MΩ：±(5%×显示值+3个字) >100 MΩ：±(8%×显示值+8个字) |
|
|
绝缘电阻报警设定范围 |
上限：0～500MΩ；下限：1～500MΩ |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
|
|
匝间耐压 |
||
|
输出电压设定范围/精度 |
500～5000V ±(5%×读数+2V) |
|
|
波形比较项目 |
面积、差积、电晕、相位 |
|
|
线圈电阻 |
|
|
|
电阻测量范围/精度 |
0.01Ω～2000Ω ±(0.5%×读数+2个字) 可设定温度补偿 |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
|
