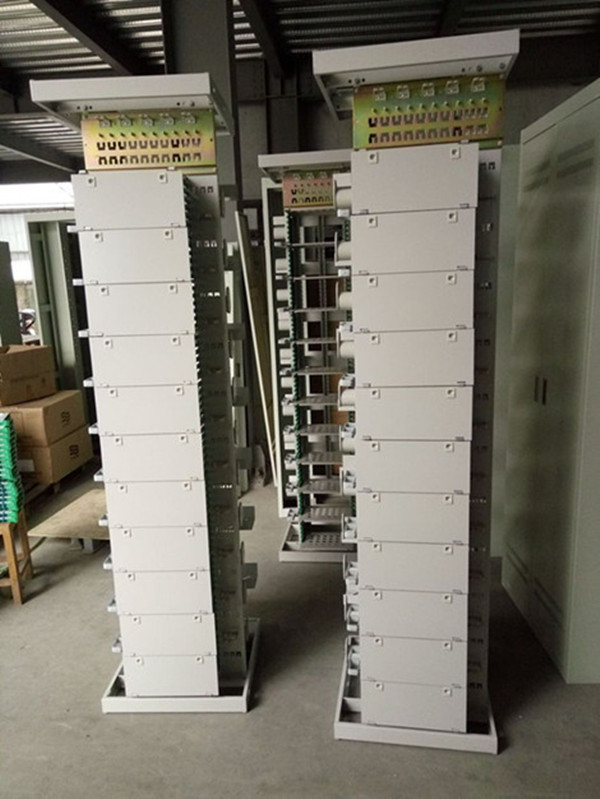

MODF光纤配线架(Opticalfiber Main Distribution Pram，简称MODF,以下ISM称OMDF)应用了ODF的全部使用及维护方式，具有直列和横列成端模块。直列侧连接外线光缆，横列侧连接光通信设备，可通过跳纤进行通信路由的分配连接，具备水平、垂直、前后走纤通道，便于大容量跳纤维护、管理及扩容，并可安装链路测试端口。

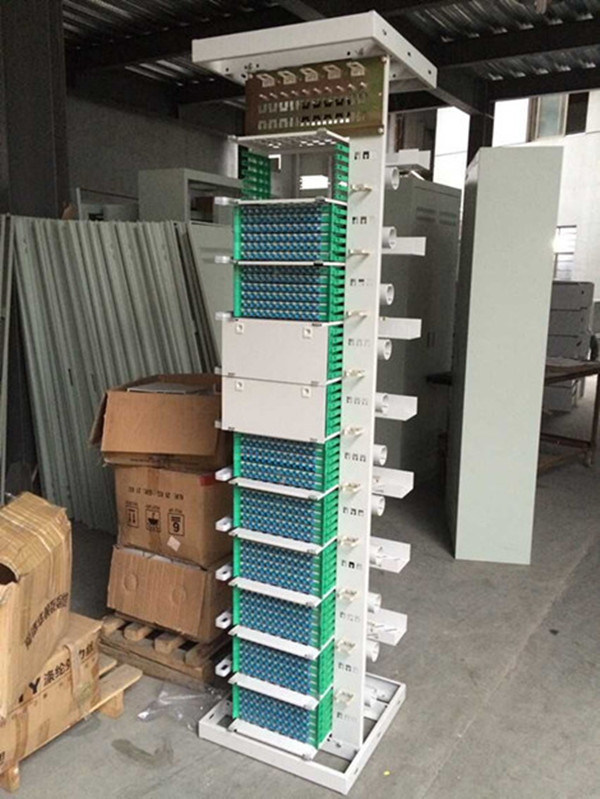

机架主要由顶座、底座、骨架、前左门（可选） 、前右门（可选）、后左门（可选）、后右门（可选）、光缆固定开剥单元、外缆侧熔
配一体化小托盘和设备侧终端小托盘组成。
（2）架体正面引入室外光缆，具有固定、分支保护，以及熔接功能，背面引入设备侧光缆，跳线通过机架侧面通道连接前后的模块。
（3）机架的顶座焊接 1 个 M8×20 的螺柱，以供机架接地用，另顶座两边留有 4 个 M8 的螺纹通孔以供与并架的机架架顶连接用，同时顶座还留有 2 个 8.5 的孔，以供本机架架顶安装特殊用途的支撑件（安装光缆走线架， 光纤槽道等） 之用。机架底座应有 4 个 14*25的腰孔，供机架底部固定用。
（4）门板应设有标识盒，位置、尺寸均应统一。
（5）跳线存储使用圆形绕纤轮，绕纤轮的安装位置应统一。外径不小于 Φ60mm；绕纤轮的布置应合理、符合盘纤的实际需求。
（6）所有有光纤通过的地方均不可出现安装螺钉外露的现象，必要时，可使用盖形螺母进行保护。
（7）门板应设有标识袋，用于放置每个配线单元的标记卡，标识袋的位置、尺寸均应统一，并方便维护人员操作
（8）托盘应确保适配器在运输中牢固、可靠、防尘的要求。

环境条件
1 使用环境条件
1.1工作温度： -5℃～＋40℃。
1.2相对湿度： ≤85％(+30℃)。
1.3大气压力： 70KPa～106KPa。

1.4运输
包装后的产品，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。
1.5 贮存
产品应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为 -25℃～+55℃。
2.1 检验环境条件
试验在标准大气条件下进行。标准大气条件为温度： 15℃～35℃，相对湿度不大于 75％，大气压力为 80kPa～106kPa。
