产品概述：
SP3406是一款固定5.05V输出的车充降压芯片，乍一看可能不足为奇，但是其内置15mΩ开关管，配合外置同步整流管，可以达到5.5A最大的输出电流，其内建2路电流检测，简直是一款为双口2.4A量身定制的神器。无需外部补偿原件，只需要几颗电容一颗电感配合检测电阻，便于设计与生产。SP3406工作频率为130KHz，可使用22μH~51μH电感，要求较高的场合，可以使用33μH或者47μH电感。
产品特色：
1、输入耐压高，工作电压范围宽
输入耐压高达43V，输入电压超过36V低于7V时芯片进入过压保护状态，当输入电压低于33V高于8V时，芯片自动恢复工作状态，工作电压范围8.5至36V。
2、内置开关管
SP3406工作在同步整流降压模式下，其内置15mΩ导阻MOS满足5.5A输出电流需求，外接MOS同步整流管，有助于热源分布，减少热量堆积，便于散热降低温升。
3、支持线损补偿
线损补偿和最大输出电流由外接电阻设置，可根据应用场合灵活配置，有助于提高设备充电速度。
4、低静态电流
1.6mA的静态电流，适合多口快充充电器应用时，降低空载功耗。
5、具有完善的保护功能
输入过压/欠压保护，输出过压、过流，过热保护，软启动。
6、具有高恒流/恒压精度
±7%的恒流精度，±2%的恒压精度。
7、SOP8L封装节省空间

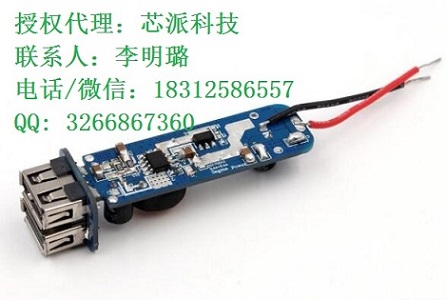

SP3406的体积非常小巧，外围电路只需搭配少许阻容就能设计出一款性能优异的车充。
