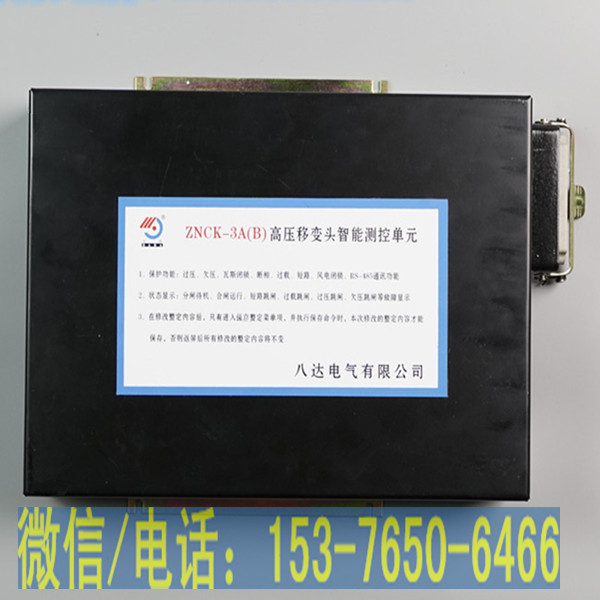

【产品供应】 ZNCK-3A(B)高压移变头智能测控单元@工控配件







ZNCK-3A(B)高压移变头智能测控单元的简单介绍：



一.ZNCK-3A(B)高压移变头智能测控单元技术指标

a. 额定电压6kV、10kV；

b.  高工作电压7.2kV（6kV）、12kV(10kV)；

c. 额定电流：50A、100A、200A、300A、400A，500A，630A； d. 额定频率50Hz；

e. 额定短路开断电流12.5kA（有效值）；

f. 额定短路关合电流31.5kA（峰值）；

g. 额定峰值耐受电流31.5kA（峰值）；

h. 额定短时耐受电流12.5kA（有效值）；

i. 额定热稳定时间2S；

j. 额定短路电流开断次数16次；

k. 断路器机械寿命不少于1万次，隔离开关机械寿命不少于2000次;



二、ZNCK-3A(B)高压移变头智能测控单元“保护整定”内容：

a. 短路倍数：“短路电流/开关额定电流”或“短路电流/整定电流”的比值，整定范围1.0～10.0 连续可调，步长为0.1。  b. 整定电流：过载保护的动作定值依据，整定范围5A～额定，步长为1A。  当实际负荷电流大于“整定电流”值的1.2倍时，过载保护开始启动。

c. 过载常数：过载保护反时限动作特性的延时时间常数，1～20可选。

d. 接地电流：选择性接地保护零序电流动作门槛值，0.5~6A可选，步长为0.5A,。

e. 零序电压：选择性接地保护二次零序电压动作门槛值，3 ~25V可选，步长为1V。

f. 接地延时：选择性接地保护动作延时时间，0.1~1.5S可选，步长为0.1S。

g. 接地方式：电网中性点接地方式选择。消弧线圈接地方式选择“补偿”，中性不接地方式选 择“绝缘”。  请根据地面变电所6kV、10kV电网的中性点接地方式进行选择。

h. 监视保护：监视线保护功能选择。可选“打开”或“关闭”。



以上就是这款ZNCK-3A(B)高压移变头智能测控单元，欢迎拨打销售电话 ！
