设备输出有以下几个信号：LD+、LD-、S+、S-、PD+、PD-，其中LD+、LD-为恒流源输出激励信号，S+、S-为待测器件电压测量信号，PD+、PD-为外置PD测量信号。
为保证信号输出质量，PL系列设备需要使用普赛斯定制的特殊连接线，同时从测试板到待测器件要尽量减少连线，最好直接将器件焊接于测试板上或使用socket。
为保证待测器件电压测量的准确性，S+、S-需要在待测器件引脚上短接至LD+、LD-，请务必将S+、S-连接至待测器件引脚上，切勿直接在测试板上随意短接。

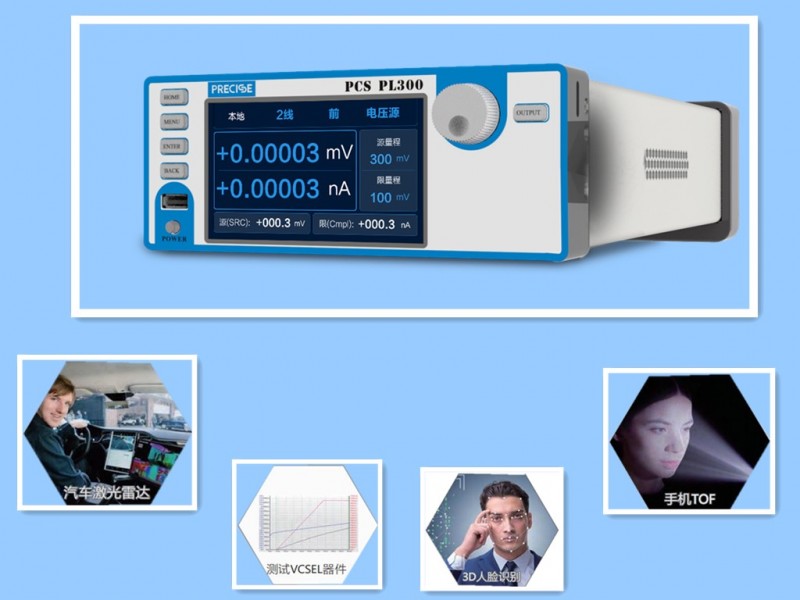

脉冲电流源特点
- 5寸800*480触摸显示屏，全图形化操作
- 内置LIV测试软件，加速用户完成测试
- 高灵敏度宽带光功率检测
- 丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
- 支持USB存储，一键导出测试报告
- 支持多种通讯方式，RS-232、GPIB及以太网
脉冲电流源技术指标
|
参数 |
指标 |
|
测试量 |
脉冲电压、脉冲电流、光功率 |
|
脉冲恒流输出 |
量程：300mA、3A、30A |
|
精度：0.1% |
|
|
直流恒流输出 |
最大电流5A，最大电压5V |
|
脉冲特性 |
脉冲宽度：100ns~5ms |
|
脉冲宽度步进：20ns |
|
|
脉冲周期：10us~1s |
|
|
脉冲最大占空比1% |
|
|
脉冲边沿时间小于脉宽的10% |
|
|
脉冲电压测量 |
量程：10V、100V |
|
精度：0.1% |
|
|
四线测量 |
|
|
脉冲光功率测量 |
量程：100uA、1mA、10mA |
|
精度：0.1% |
|
|
外接PD探测器方式 |
|
|
触发 |
支持Trig IN及Trig OUT |
|
通信口 |
RS-232、GPIB、LAN |
|
电源 |
AC 100~240V 50/60Hz |
|
工作环境 |
25±10℃ |
|
尺寸 |
106mm高 × 255mm宽 × 425mm长 |
|
质保期 |
1年 |
电压及电流精度：(不同型号电压量程由差异，以选型指南为准)
订货信息
|
型号 |
PL101 |
PL102 |
PL201 |
PL202 |
PL301 |
PL302 |
|
最小脉冲宽度 |
10us |
10us |
1us |
1us |
100ns |
100ns |
|
电流源脉冲最大电流 |
10A |
30A |
10A |
30A |
10A |
30A |
产品应用
- VCSEL激光器
激光器阵列
大功率LED-
