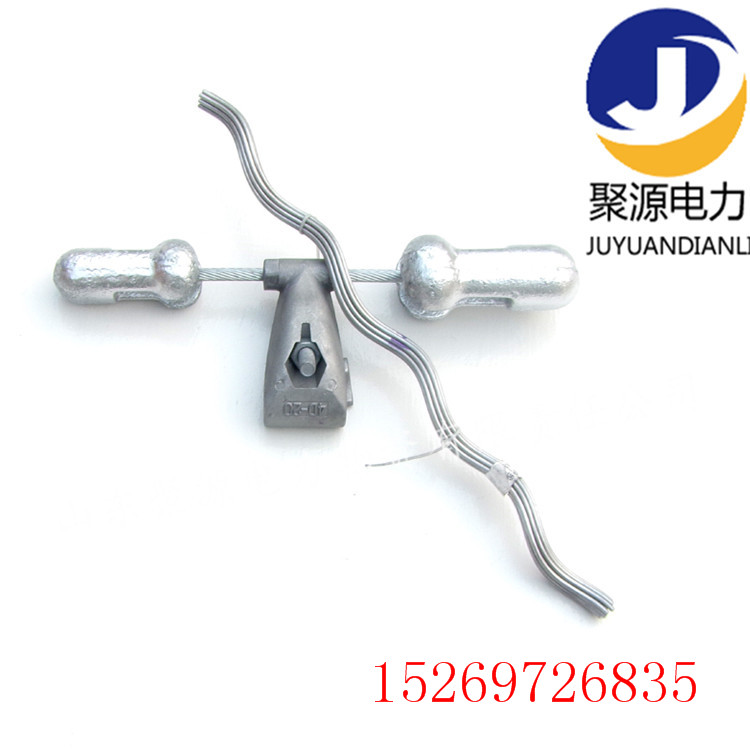

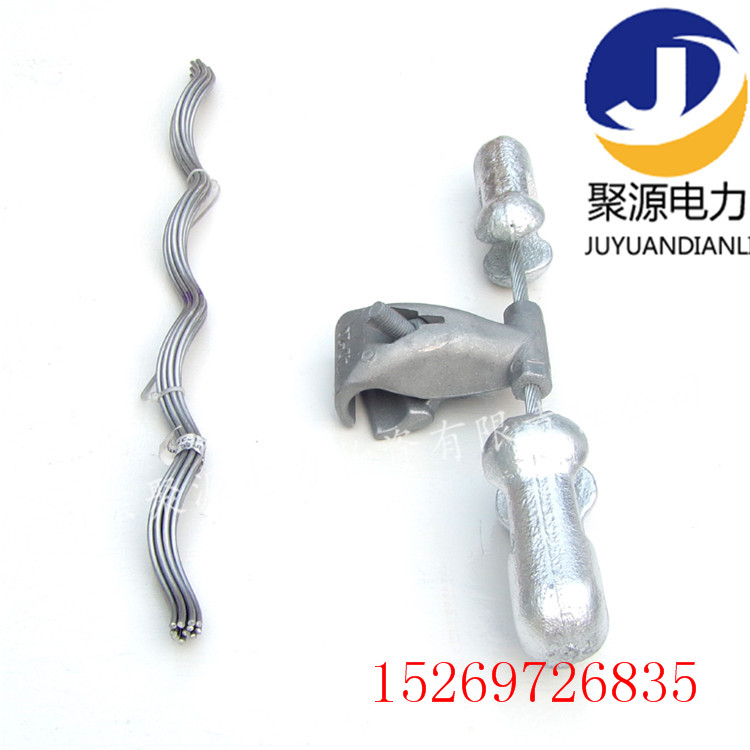

产品说明:消除或降低光缆运行时因风能产生的震动以保护光缆及金具。组成主要由镀锌铸铁锤头、热镀锌钢绞线、铝合金线夹、铝合金护线条、不锈钢螺栓等。
产品特点：1..采用典型的哈罗设计，其基本原理是动态吸收能量，其频率覆盖范围为60HZ-150HZ，并在此范围内有四个谐振频率，可满足各种型号OPGW的需要，具有非常有效的减震效果。行时因风能产生的震动以保护光缆及金具。
2.锤头麦收吊线永久粘合，能承受安装、维修、运行等条件下的机械载荷。独特的外形设计不积冰、积水。安装方便，安全，不对导线、地线造成损坏。防震锤采用防电晕设计，可以防止电晕发生。
订货须知：1.光缆的年平均运行应力(N )。震动以保护光缆。
2.线路杆塔明细表。及金具。地形，地貌(平原、丘陵、山地、森林、跨江河)。光缆的规格型号及相关参数表直径(mm)、极限抗拉强度( N),，单位重量( kg/m)。
|
防震型号 |
铝线夹尺寸 （mm） |
线夹夹持范围 （mm） |
总长 （mm） |
线夹长度 （mm） |
线夹高度h （mm） |
重量 （kg） |
|
4D-30 |
23.4 |
23.4-19.5 |
383 |
52 |
72 |
2.5 |
|
4D-20 |
16 |
16.0-14.0 |
330 |
52 |
63 |
1.4 |
